HG20537.1.3.4化学エンジニアリング用ステンレス鋼管のご紹介
1.HG基準
HGは、中国の化学規制当局によって発行された業界標準であり、化学装置やパイプラインの設計、製造、試験に関する明確なガイドラインを定めています。その権威ある専門的な性質により、この標準は、腐食や高圧などの複雑な条件下でも、化学プラントがパイプラインの安全で安定した運転を維持できることを保証します。
2.製品概要
当社の化学装置に使用されるステンレス鋼管の溶接は、HG20537.1.3.4規格に厳格に従って製造されています。それらは化学装置の厳しい労働条件のために特に設計されている。高品質のステンレス鋼で作られ、優れた耐食性、耐高温性、耐高圧性を持っています。化学製造工程における流体輸送パイプラインに最適です。
仕様パラメーター
1.公称直径と外径
呼び径10mmから1000mmまで、あらゆる仕様をカバーし、国際標準外径と国内標準外径の2種類に分けられる（例えば、呼び径15mmは国際標準外径21.3mm、国内標準外径18mm、呼び径100mmは国際標準外径114.3mm、国内標準外径108mmなど）。これらの異なるサイズと規格は、様々なプロジェクトの設計と設置の要件を満たすことができます。
2.スケジュール番号
SCH 5S、SCH 10S、SCH 20S、SCH 40S、SCH 80Sなど、幅広い肉厚オプションを提供しています（例えば、呼び径20mmの場合、SCH 5Sの肉厚は1.6mm、SCH 40Sの肉厚は2.9mm、呼び径100mmの場合、SCH 20Sの肉厚は5.0mm、SCH 80Sの肉厚は8.0mmなど）。
化学エンジニアリング用ステンレス鋼管仕様表
| 直径 | 外径(mm) | 肉厚(mm) | |||||
|---|---|---|---|---|---|---|---|
| 国際的に認められている | 国内で広く使用されている | SCH 5S | SCH 10S | SCH 20S | SCH 40S | SCH 80S | |
| 10 | 17.2 | 14 | 1.2 | 1.6 | 2.3 | 3.2 | |
| 15 | 21.3 | 18 | 1.6 | 2 | 2.9 | 3.6 | |
| 20 | 26.9 | 25 | 1.6 | 2 | 2.9 | 4 | |
| 25 | 33.7 | 32 | 1.6 | 2.9 | 3.2 | 4.5 | |
| 32 | 42.4 | 38 | 1.6 | 2.9 | 3.6 | 5 | |
| 40 | 48.3 | 45 | 1.6 | 2.9 | 3.6 | 5 | |
| 50 | 60.3 | 57 | 1.6 | 2.9 | 3.2 | 4.0 | 5.6 |
| 65 | 73 | 76 | 2.0 | 3.2 | 4.5 | 5.0 | 7.1 |
| 76.1 | |||||||
| 80 | 88.9 | 89 | 2.0 | 3.2 | 4.5 | 5.6 | 8 |
| 100 | 114.3 | 108 | 2.0 | 3.2 | 5 | 6.3 | 8.8 |
| 125 | 139.7 | 133 | 2.9 | 3.6 | 5 | 6.3 | 10 |
| 141.3 | |||||||
| 150 | 168.3 | 159 | 2.9 | 3.6 | 5.6 | 7.1 | 11 |
| 200 | 219.1 | 219 | 2.9 | 4.0 | 6.3 | 8.0 | 12.5 |
| 250 | 273 | 273 | 3.6 | 4.0 | 6.3 | 8.8 | 12.5 |
| 300 | 323.9 | 325 | 4.0 | 4.5 | 6.3 | 10.0 | 12.5 |
| 350 | 355.6 | 377 | 4 | 5 | 8 | 12 | |
| 400 | 406.4 | 426 | 4 | 5 | 8 | 12 | |
| 450 | 457 | 480 | 4 | 5 | 8 | 14 | |
| 500 | 508 | 530 | 5 | 6 | 10 | 16 | |
| 600 | 610 | 630 | 6 | 6 | 10 | 18 | |
| 700 | 711 | 720 | 6 | 7 | 12 | 20 | |
| 800 | 813 | 820 | 7 | 8 | 12 | 22 | |
| 900 | 914 | 920 | 8 | 9 | 14 | 25 | |
| 1000 | 1016 | 1020 | 9 | 10 | 14 | 28 | |
製品の利点
- 優れた素材： 高品質のステンレス鋼製で、化学的腐食に対して強い耐性を持ち、化学装置における酸、アルカリ、塩などの様々な媒体の輸送に適しています。
- 規格に準拠： 化学工業のHG20537.1.3.4規格に完全に準拠し、製造・検査工程は厳格で、品質はトレーサブルである。
- 完全な仕様： 小・中口径から超大口径（10mm～1000mm）、異なる外径シリーズから複数の肉厚グレードまで、化学装置の多様なパイプライン要件を完全に満たし、特殊仕様も必要に応じてカスタマイズできます。
HG20537.1.3.4 化学工学用ステンレス鋼管 工場試験証明書
当社の化学用HG20537.1.3.4仕様ステンレス鋼管は、すべて厳格な試験と認証に合格しています。試験証明書には、材料仕様、性能パラメータなどが詳細に記載されており、この規格と化学業界の規範に準拠していることを保証し、化学用パイプラインのアプリケーションの品質、安全性、コンプライアンスを保証します。
製造加工
- 原材料の検査： 規格に適合するステンレス鋼ビレットを選択し、化学組成と機械的特性に関する主要な試験を実施して、原材料の適合性を確認する。
- 成形と溶接:成形技術によってパイプ形状に加工し、アルゴンアーク溶接などの高品質の溶接方法を用いて溶接継目の品質を確保する。
- パフォーマンス強化:溶接後、組織を最適化し、機械的および耐食性特性を向上させるために熱処理を行う。

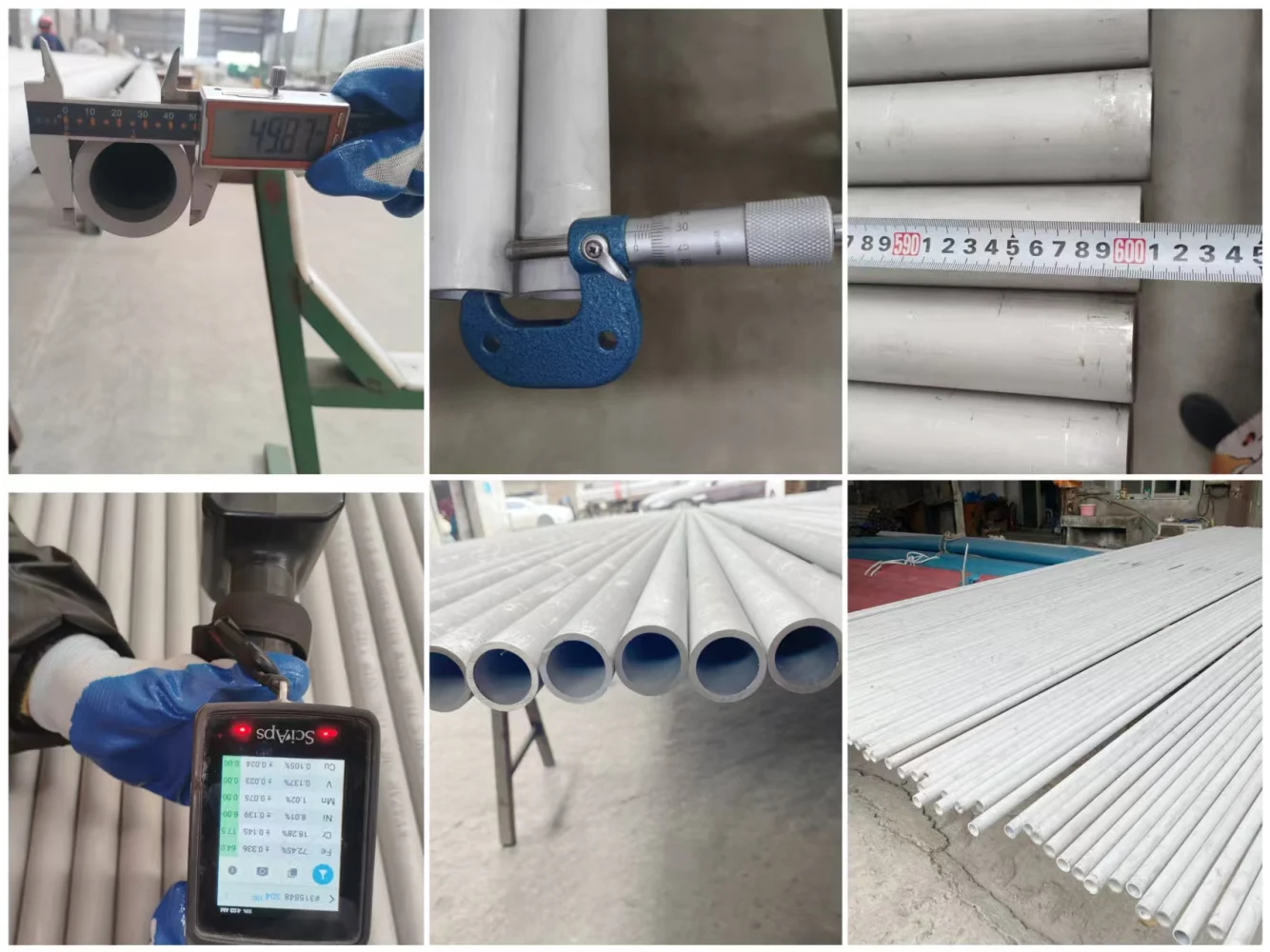

- 厳格な品質管理： 各製品は厳密な寸法検査と外観検査を受け、化学成分、機械的特性、耐腐食性が試験され、関連するすべての規格に完全に適合していることが確認されます。
- 製品の受け入れ:試験合格後、仕様書に従って梱包し、納入する。
アプリケーション・シナリオ
石油化学、石炭化学、ファインケミカルなどの各種化学プラントのプロセスパイプラインシステムに広く適用されています。高温の蒸気、腐食性の溶剤、化学原料などの媒体を輸送することができ、化学生産の安定した安全な運転に信頼性の高いパイプラインを提供します。
