화학 공학용 HG20537.1.3.4 스테인레스 스틸 파이프 소개
1. HG 표준
HG는 중국 화학 규제 당국에서 발행하는 산업 표준으로 화학 장비 및 파이프라인의 설계, 생산, 테스트에 대한 명확한 가이드라인을 제시하며, 권위 있고 전문적인 특성으로 인해 화학 플랜트가 부식, 고압 등 복잡한 조건에서도 파이프라인을 안전하고 안정적으로 운영할 수 있도록 보장합니다.
2. 제품 개요
당사의 화학 장비에 사용되는 스테인리스 스틸 파이프의 용접은 HG20537.1.3.4 표준에 따라 엄격하게 제조됩니다. 이 파이프는 화학 장비의 까다로운 작업 조건을 위해 특별히 설계되었습니다. 고품질 스테인리스 스틸로 제작되어 내식성, 고온 저항성, 고압 저항성이 뛰어납니다. 화학 생산 공정의 유체 운송 파이프 라인에 이상적인 선택입니다.
사양 매개변수
1. 공칭 직경 및 외경
공칭 직경 10mm부터 1000mm까지 모든 사양을 포괄하며 국제 표준 외경과 국내 표준 외경의 두 가지 범주로 나뉩니다(예: 공칭 직경 15mm는 국제 표준 외경 21.3mm, 국내 표준 외경 18mm, 공칭 직경 100mm는 국제 표준 외경 114.3mm, 국내 표준 외경 108mm 등). 이러한 다양한 크기와 표준은 다양한 프로젝트의 설계 및 설치 요구 사항을 충족할 수 있습니다.
2. 스케줄 번호
SCH 5S, SCH 10S, SCH 20S, SCH 40S, SCH 80S 등 다양한 벽 두께 옵션을 제공합니다(예: 공칭 직경 20mm, SCH 5S 벽 두께 1.6mm, SCH 40S 벽 두께 2.9mm, 공칭 직경 100mm, SCH 20S 벽 두께 5.0mm, SCH 80S 벽 두께 8.0mm 등).
화학 공학용 스테인리스 강관 사양표
| 불길한 지름 | 외경(mm) | 벽 두께(mm) | |||||
|---|---|---|---|---|---|---|---|
| 국제적으로 통용 | 국내에서 널리 사용됨 | SCH 5S | SCH 10S | SCH 20S | SCH 40S | SCH 80S | |
| 10 | 17.2 | 14 | 1.2 | 1.6 | 2.3 | 3.2 | |
| 15 | 21.3 | 18 | 1.6 | 2 | 2.9 | 3.6 | |
| 20 | 26.9 | 25 | 1.6 | 2 | 2.9 | 4 | |
| 25 | 33.7 | 32 | 1.6 | 2.9 | 3.2 | 4.5 | |
| 32 | 42.4 | 38 | 1.6 | 2.9 | 3.6 | 5 | |
| 40 | 48.3 | 45 | 1.6 | 2.9 | 3.6 | 5 | |
| 50 | 60.3 | 57 | 1.6 | 2.9 | 3.2 | 4.0 | 5.6 |
| 65 | 73 | 76 | 2.0 | 3.2 | 4.5 | 5.0 | 7.1 |
| 76.1 | |||||||
| 80 | 88.9 | 89 | 2.0 | 3.2 | 4.5 | 5.6 | 8 |
| 100 | 114.3 | 108 | 2.0 | 3.2 | 5 | 6.3 | 8.8 |
| 125 | 139.7 | 133 | 2.9 | 3.6 | 5 | 6.3 | 10 |
| 141.3 | |||||||
| 150 | 168.3 | 159 | 2.9 | 3.6 | 5.6 | 7.1 | 11 |
| 200 | 219.1 | 219 | 2.9 | 4.0 | 6.3 | 8.0 | 12.5 |
| 250 | 273 | 273 | 3.6 | 4.0 | 6.3 | 8.8 | 12.5 |
| 300 | 323.9 | 325 | 4.0 | 4.5 | 6.3 | 10.0 | 12.5 |
| 350 | 355.6 | 377 | 4 | 5 | 8 | 12 | |
| 400 | 406.4 | 426 | 4 | 5 | 8 | 12 | |
| 450 | 457 | 480 | 4 | 5 | 8 | 14 | |
| 500 | 508 | 530 | 5 | 6 | 10 | 16 | |
| 600 | 610 | 630 | 6 | 6 | 10 | 18 | |
| 700 | 711 | 720 | 6 | 7 | 12 | 20 | |
| 800 | 813 | 820 | 7 | 8 | 12 | 22 | |
| 900 | 914 | 920 | 8 | 9 | 14 | 25 | |
| 1000 | 1016 | 1020 | 9 | 10 | 14 | 28 | |
제품 이점
- 우수한 소재: 고품질 스테인리스 스틸로 제작되어 화학적 부식에 강하며 화학 장비의 산, 알칼리, 염분 등 다양한 매체를 운반하는 데 적합합니다.
- 표준을 준수합니다: 화학 산업의 HG20537.1.3.4 표준에 완벽하게 부합하는 생산 및 검사 프로세스는 엄격하며 품질 추적이 가능합니다.
- 전체 사양: 중소형 직경에서 초대형 직경(10mm~1000mm)까지, 다양한 외경 시리즈에서 여러 벽 두께 등급에 이르기까지 화학 장비의 다양한 파이프라인 요구 사항을 완벽하게 충족하며 필요에 따라 특수 사양도 맞춤 제작할 수 있습니다.
HG20537.1.3.4 화학 공학 밀 시험 인증서용 스테인리스 강관
당사의 모든 화학용 스테인리스 스틸 파이프는 엄격한 테스트와 인증을 통과했습니다. 테스트 인증서에는 재료 사양, 성능 매개 변수 등이 자세히 설명되어 있어 이 표준 및 화학 산업 규범 준수를 보장하고 화학 파이프 라인 적용에 대한 품질, 안전 및 규정 준수를 보장합니다.
제조 공정
- 원자재 검사: 표준을 충족하는 스테인리스 스틸 빌릿을 선택하고, 화학 성분 및 기계적 특성에 대한 주요 테스트를 수행하여 원재료의 적합성을 확인합니다.
- 성형 및 용접: 성형 기술을 통해 파이프 모양으로 가공하고 아르곤 아크 용접과 같은 고품질 용접 방법을 사용하여 용접 이음새의 품질을 보장합니다.
- 성능 강화: 용접 후 열처리를 수행하여 미세 구조를 최적화하고 기계적 및 내식성을 향상시킵니다.

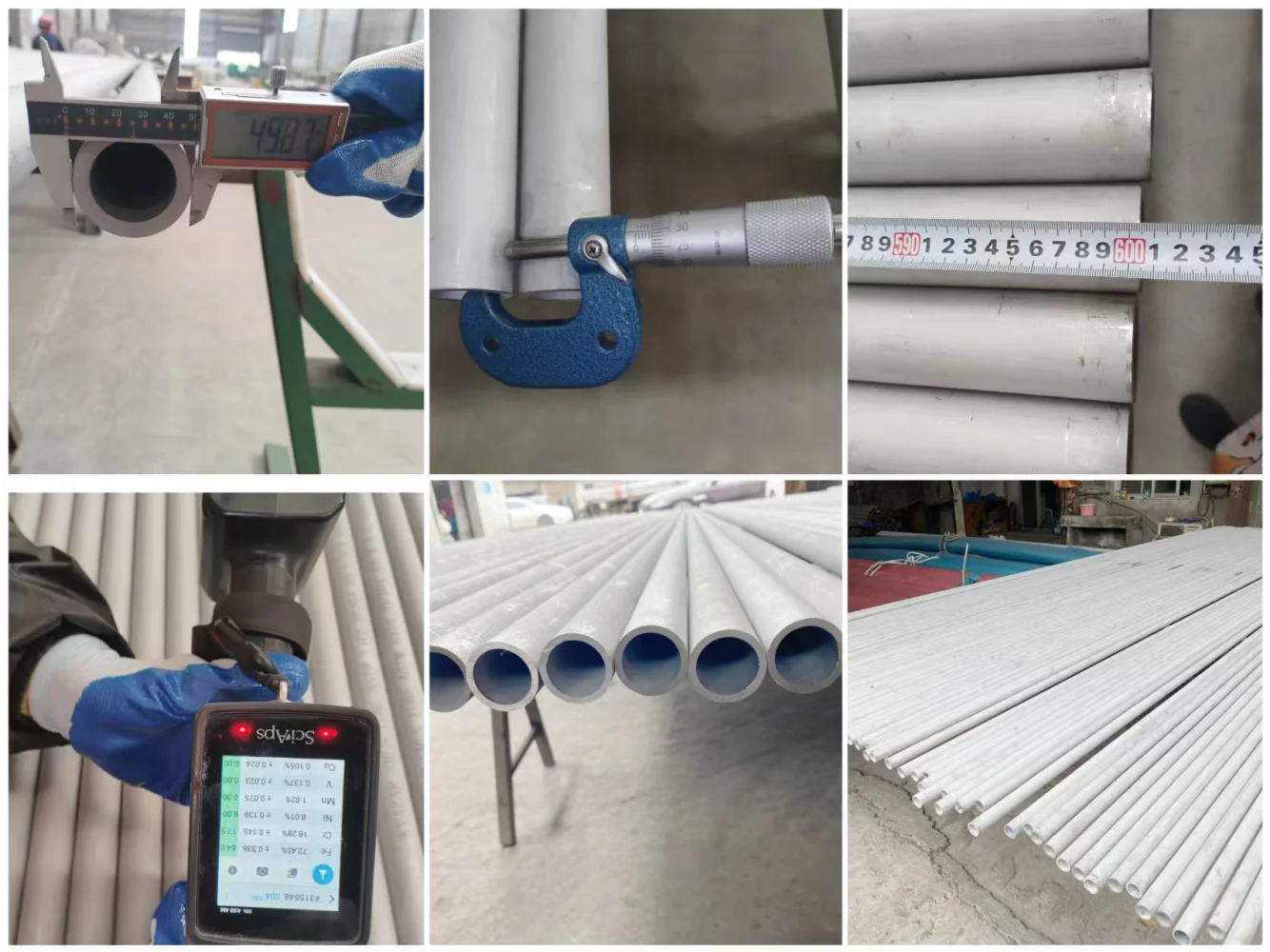

- 엄격한 품질 관리: 각 제품은 엄격한 치수 및 육안 검사를 거치고 화학 성분, 기계적 특성, 내식성을 테스트하여 모든 관련 표준을 완벽하게 충족하는지 확인합니다.
- 제품 승인: 테스트가 적격한 후 수락하고 사양에 따라 포장 및 배송합니다.

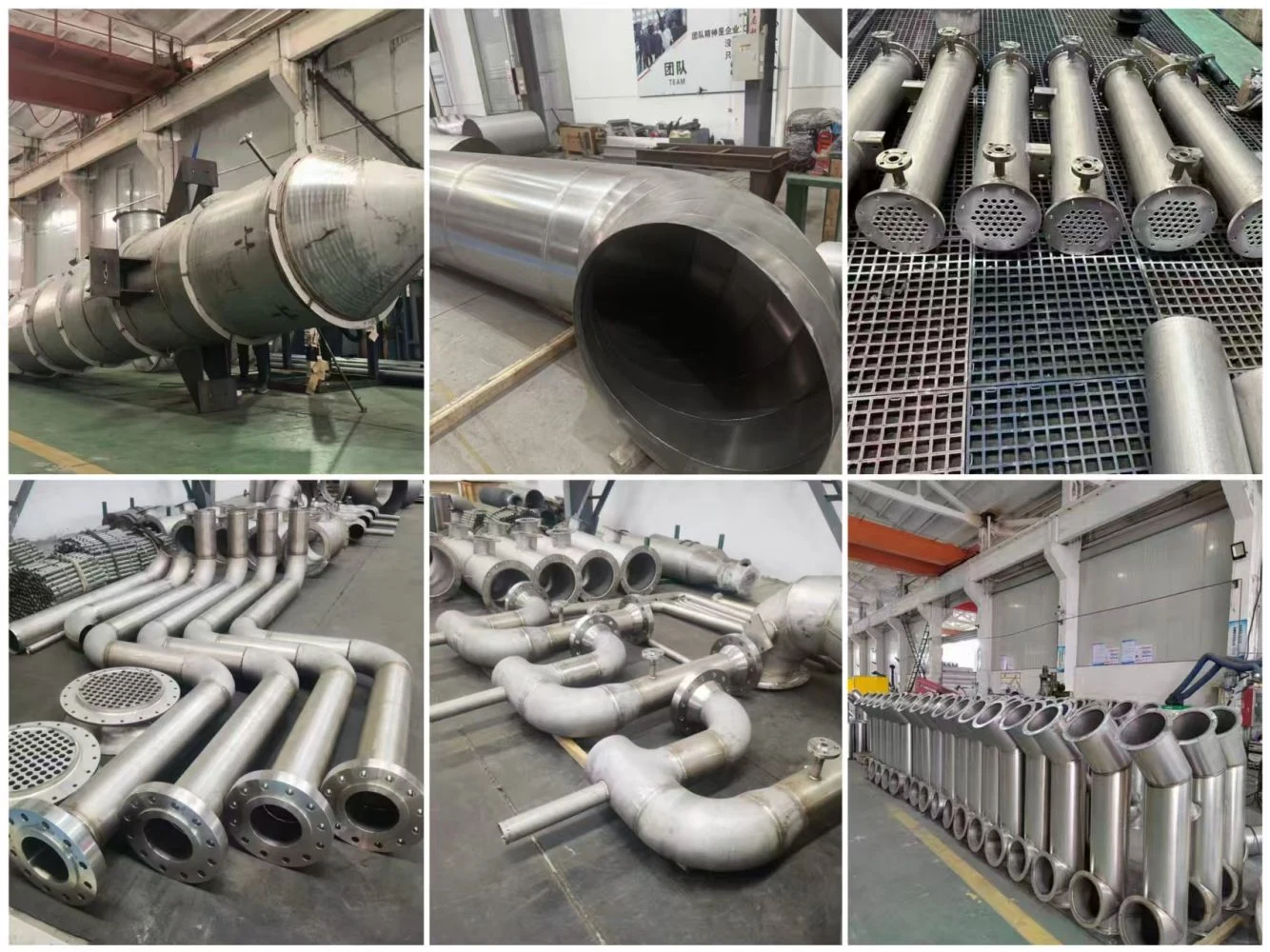

애플리케이션 시나리오
석유화학, 석탄화학 및 정밀화학 플랜트와 같은 다양한 화학 플랜트의 공정 파이프라인 시스템에 널리 적용됩니다. 고온 증기, 부식성 용제, 화학 원료 및 기타 매체를 운반할 수 있어 화학 생산의 안정적이고 안전한 운영을 위한 안정적인 파이프라인 지원을 제공합니다.
