Einführung von HG20537.1.3.4 Edelstahlrohren für die Chemietechnik
1. HG-Normen
HG ist die von der chinesischen Chemieregulierungsbehörde herausgegebene Industrienorm, die klare Richtlinien für den Entwurf, die Produktion und die Prüfung von chemischen Anlagen und Rohrleitungen festlegt und aufgrund ihres verbindlichen und professionellen Charakters dafür sorgt, dass Chemieanlagen auch unter komplexen Bedingungen wie Korrosion und hohem Druck einen sicheren und stabilen Betrieb ihrer Rohrleitungen gewährleisten können.
2. Produktübersicht
Die geschweißten Edelstahlrohre, die in den chemischen Anlagen unseres Unternehmens verwendet werden, werden streng nach der Norm HG20537.1.3.4 hergestellt. Sie sind speziell für die anspruchsvollen Arbeitsbedingungen in chemischen Anlagen konzipiert. Sie sind aus hochwertigem Edelstahl gefertigt und verfügen über eine ausgezeichnete Korrosionsbeständigkeit, Hochtemperatur- und Hochdruckbeständigkeit. Sie sind die ideale Wahl für Fluidtransportleitungen in der chemischen Produktion.
Spezifikation Parameter
1. Nenndurchmesser und Außendurchmesser
Es deckt eine breite Palette von Spezifikationen ab, von einem Nenndurchmesser von 10 mm bis 1000 mm, und ist in zwei Kategorien unterteilt: internationale Standard-Außendurchmesser und nationale Standard-Außendurchmesser (zum Beispiel hat ein Nenndurchmesser von 15 mm einen internationalen Standard-Außendurchmesser von 21,3 mm und einen nationalen Standard-Außendurchmesser von 18 mm; ein Nenndurchmesser von 100 mm hat einen internationalen Standard-Außendurchmesser von 114,3 mm und einen nationalen Standard-Außendurchmesser von 108 mm usw.). Diese verschiedenen Größen und Standards können die Design- und Installationsanforderungen verschiedener Projekte erfüllen.
2. Zeitplan Nummer
Wir bieten eine breite Palette von Wandstärken wie SCH 5S, SCH 10S, SCH 20S, SCH 40S und SCH 80S an (z. B. bei einem Nenndurchmesser von 20 mm hat SCH 5S eine Wandstärke von 1,6 mm, SCH 40S hat eine Wandstärke von 2,9 mm; bei einem Nenndurchmesser von 100 mm hat SCH 20S eine Wandstärke von 5,0 mm, SCH 80S hat eine Wandstärke von 8,0 mm usw.).
Edelstahlrohre für die chemische Verfahrenstechnik Spezifikationstabelle
| ominaler Durchmesser | Außendurchmesser(mm) | Wandstärke(mm) | |||||
|---|---|---|---|---|---|---|---|
| International anerkannt | Weit verbreitete Verwendung im Inland | SCH 5S | SCH 10S | SCH 20S | SCH 40S | SCH 80S | |
| 10 | 17.2 | 14 | 1.2 | 1.6 | 2.3 | 3.2 | |
| 15 | 21.3 | 18 | 1.6 | 2 | 2.9 | 3.6 | |
| 20 | 26.9 | 25 | 1.6 | 2 | 2.9 | 4 | |
| 25 | 33.7 | 32 | 1.6 | 2.9 | 3.2 | 4.5 | |
| 32 | 42.4 | 38 | 1.6 | 2.9 | 3.6 | 5 | |
| 40 | 48.3 | 45 | 1.6 | 2.9 | 3.6 | 5 | |
| 50 | 60.3 | 57 | 1.6 | 2.9 | 3.2 | 4.0 | 5.6 |
| 65 | 73 | 76 | 2.0 | 3.2 | 4.5 | 5.0 | 7.1 |
| 76.1 | |||||||
| 80 | 88.9 | 89 | 2.0 | 3.2 | 4.5 | 5.6 | 8 |
| 100 | 114.3 | 108 | 2.0 | 3.2 | 5 | 6.3 | 8.8 |
| 125 | 139.7 | 133 | 2.9 | 3.6 | 5 | 6.3 | 10 |
| 141.3 | |||||||
| 150 | 168.3 | 159 | 2.9 | 3.6 | 5.6 | 7.1 | 11 |
| 200 | 219.1 | 219 | 2.9 | 4.0 | 6.3 | 8.0 | 12.5 |
| 250 | 273 | 273 | 3.6 | 4.0 | 6.3 | 8.8 | 12.5 |
| 300 | 323.9 | 325 | 4.0 | 4.5 | 6.3 | 10.0 | 12.5 |
| 350 | 355.6 | 377 | 4 | 5 | 8 | 12 | |
| 400 | 406.4 | 426 | 4 | 5 | 8 | 12 | |
| 450 | 457 | 480 | 4 | 5 | 8 | 14 | |
| 500 | 508 | 530 | 5 | 6 | 10 | 16 | |
| 600 | 610 | 630 | 6 | 6 | 10 | 18 | |
| 700 | 711 | 720 | 6 | 7 | 12 | 20 | |
| 800 | 813 | 820 | 7 | 8 | 12 | 22 | |
| 900 | 914 | 920 | 8 | 9 | 14 | 25 | |
| 1000 | 1016 | 1020 | 9 | 10 | 14 | 28 | |
Produktvorteile
- Überlegenes Material: Es ist aus hochwertigem Edelstahl gefertigt, hat eine hohe chemische Korrosionsbeständigkeit und eignet sich für den Transport von verschiedenen Medien wie Säuren, Laugen und Salzen in chemischen Anlagen.
- Entspricht den Normen: Die Produktions- und Kontrollverfahren entsprechen den Normen HG20537.1.3.4 der chemischen Industrie und sind streng, und die Qualität ist rückverfolgbar.
- Vollständige Spezifikationen: Von kleinen und mittleren Durchmessern bis hin zu sehr großen Durchmessern (10 mm - 1000 mm), von verschiedenen Außendurchmessern bis hin zu unterschiedlichen Wandstärken werden die verschiedenen Anforderungen an Rohrleitungen für die chemische Industrie erfüllt, und auch spezielle Spezifikationen können je nach Bedarf angepasst werden.
HG20537.1.3.4 Rohre aus nichtrostendem Stahl für die chemische Industrie Werksprüfzeugnisse
Alle Edelstahlrohre unseres Unternehmens nach der Spezifikation HG20537.1.3.4 für die Verwendung in der chemischen Industrie haben strenge Prüfungen und Zertifizierungen bestanden. Die Prüfzertifikate enthalten detaillierte Angaben zu den Materialspezifikationen, Leistungsparametern usw., die die Einhaltung dieser Norm und der Normen der chemischen Industrie gewährleisten und Garantien für Qualität, Sicherheit und Konformität bei der Anwendung von Chemierohrleitungen bieten.
Herstellung Verarbeitung
- Kontrolle des Rohmaterials: Wir wählen Knüppel aus rostfreiem Stahl aus, die den Normen entsprechen, und führen wichtige Prüfungen der chemischen Zusammensetzung und der mechanischen Eigenschaften durch, um die Konformität der Rohstoffe sicherzustellen.
- Umformen und Schweißen: Verarbeitung zu Rohrformen durch Umformtechniken und Anwendung hochwertiger Schweißverfahren wie Argon-Lichtbogenschweißen, um die Qualität der Schweißnähte zu gewährleisten.
- Stärkung der Leistung: Nach dem Schweißen ist eine Wärmebehandlung durchzuführen, um das Gefüge zu optimieren und die mechanischen und korrosionsbeständigen Eigenschaften zu verbessern.

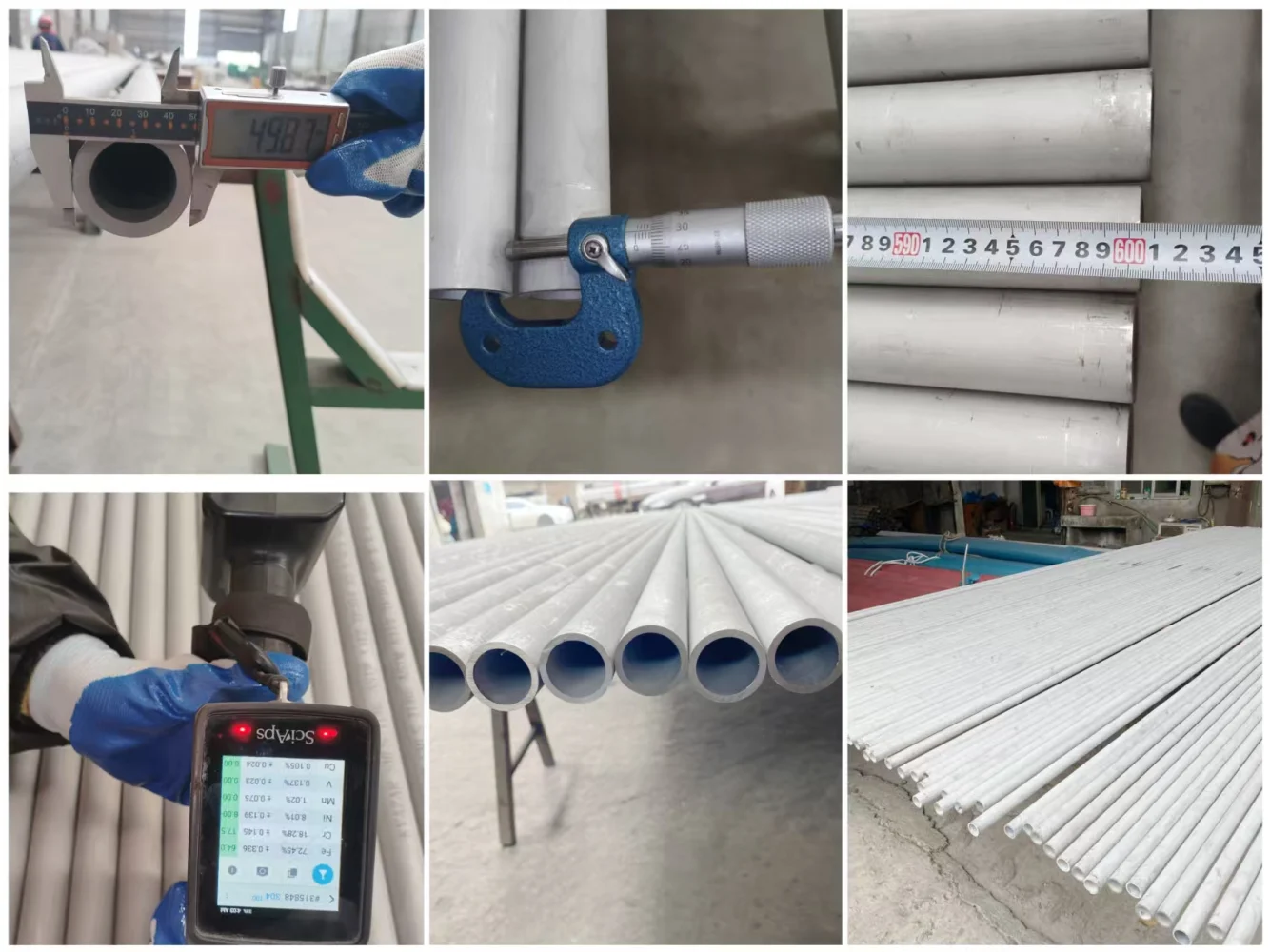

- Strenge Qualitätskontrolle: Jedes Produkt wird einer strengen Maß- und Sichtprüfung unterzogen, und seine chemische Zusammensetzung, seine mechanischen Eigenschaften und seine Korrosionsbeständigkeit werden getestet, um sicherzustellen, dass es alle einschlägigen Normen erfüllt.
- Akzeptanz des Produkts: Abnahme nach qualifizierter Prüfung, Verpackung und Lieferung gemäß den Spezifikationen.
Anwendungsszenarien
Es findet breite Anwendung in den Prozessrohrleitungssystemen verschiedener chemischer Anlagen, z. B. in der Petrochemie, Kohlechemie und Feinchemie. Es kann Hochtemperaturdampf, korrosive Lösungsmittel, chemische Rohstoffe und andere Medien transportieren und bietet zuverlässige Rohrleitungsunterstützung für den stabilen und sicheren Betrieb der chemischen Produktion.
