Introducción de los tubos de acero inoxidable HG20537.1.3.4 para ingeniería química
1. Normas HG
HG es la norma industrial publicada por la autoridad reguladora de productos químicos de China, que establece directrices claras para el diseño, la producción y las pruebas de equipos y tuberías de productos químicos. Gracias a su carácter autorizado y profesional, esta norma garantiza que las plantas químicas puedan mantener un funcionamiento seguro y estable de sus tuberías incluso en condiciones complejas como la corrosión y la alta presión.
2. Descripción general del producto
La soldadura de los tubos de acero inoxidable utilizados en los equipos químicos de nuestra empresa se fabrica estrictamente de acuerdo con la norma HG20537.1.3.4. Están especialmente diseñados para las exigentes condiciones de trabajo de los equipos químicos. Hechos de acero inoxidable de alta calidad, poseen una excelente resistencia a la corrosión, resistencia a altas temperaturas y propiedades de resistencia a alta presión. Son la elección ideal para las tuberías de transporte de fluidos en el proceso de producción química.
Especificación Parámetro
1. Diámetro nominal y diámetro exterior
Abarca una gama completa de especificaciones, desde un diámetro nominal de 10 mm hasta 1.000 mm, y se divide en dos categorías: diámetros exteriores estándar internacionales y diámetros exteriores estándar nacionales (por ejemplo, un diámetro nominal de 15 mm tiene un diámetro exterior estándar internacional de 21,3 mm y un diámetro exterior estándar nacional de 18 mm; un diámetro nominal de 100 mm tiene un diámetro exterior estándar internacional de 114,3 mm y un diámetro exterior estándar nacional de 108 mm, etc.). Estos diferentes tamaños y normas pueden satisfacer los requisitos de diseño e instalación de diversos proyectos.
2. Horario Número
Ofrecemos una amplia gama de espesores de pared, como SCH 5S, SCH 10S, SCH 20S, SCH 40S y SCH 80S (por ejemplo, un diámetro nominal de 20 mm, SCH 5S tiene un espesor de pared de 1,6 mm, SCH 40S tiene un espesor de pared de 2,9 mm; un diámetro nominal de 100 mm, SCH 20S tiene un espesor de pared de 5,0 mm, SCH 80S tiene un espesor de pared de 8,0 mm, etc.).
Tubos de acero inoxidable para ingeniería química Tabla de especificaciones
| ominal diamete | diámetro exterior (mm) | Espesor de la pared (mm) | |||||
|---|---|---|---|---|---|---|---|
| Aceptado internacionalmente | Ampliamente utilizado en el país | SCH 5S | SCH 10S | SCH 20S | SCH 40S | SCH 80S | |
| 10 | 17.2 | 14 | 1.2 | 1.6 | 2.3 | 3.2 | |
| 15 | 21.3 | 18 | 1.6 | 2 | 2.9 | 3.6 | |
| 20 | 26.9 | 25 | 1.6 | 2 | 2.9 | 4 | |
| 25 | 33.7 | 32 | 1.6 | 2.9 | 3.2 | 4.5 | |
| 32 | 42.4 | 38 | 1.6 | 2.9 | 3.6 | 5 | |
| 40 | 48.3 | 45 | 1.6 | 2.9 | 3.6 | 5 | |
| 50 | 60.3 | 57 | 1.6 | 2.9 | 3.2 | 4.0 | 5.6 |
| 65 | 73 | 76 | 2.0 | 3.2 | 4.5 | 5.0 | 7.1 |
| 76.1 | |||||||
| 80 | 88.9 | 89 | 2.0 | 3.2 | 4.5 | 5.6 | 8 |
| 100 | 114.3 | 108 | 2.0 | 3.2 | 5 | 6.3 | 8.8 |
| 125 | 139.7 | 133 | 2.9 | 3.6 | 5 | 6.3 | 10 |
| 141.3 | |||||||
| 150 | 168.3 | 159 | 2.9 | 3.6 | 5.6 | 7.1 | 11 |
| 200 | 219.1 | 219 | 2.9 | 4.0 | 6.3 | 8.0 | 12.5 |
| 250 | 273 | 273 | 3.6 | 4.0 | 6.3 | 8.8 | 12.5 |
| 300 | 323.9 | 325 | 4.0 | 4.5 | 6.3 | 10.0 | 12.5 |
| 350 | 355.6 | 377 | 4 | 5 | 8 | 12 | |
| 400 | 406.4 | 426 | 4 | 5 | 8 | 12 | |
| 450 | 457 | 480 | 4 | 5 | 8 | 14 | |
| 500 | 508 | 530 | 5 | 6 | 10 | 16 | |
| 600 | 610 | 630 | 6 | 6 | 10 | 18 | |
| 700 | 711 | 720 | 6 | 7 | 12 | 20 | |
| 800 | 813 | 820 | 7 | 8 | 12 | 22 | |
| 900 | 914 | 920 | 8 | 9 | 14 | 25 | |
| 1000 | 1016 | 1020 | 9 | 10 | 14 | 28 | |
Ventajas del producto
- Material superior: Fabricado en acero inoxidable de alta calidad, tiene una gran resistencia a la corrosión química y es adecuado para transportar diversos medios como ácidos, álcalis y sales en equipos químicos.
- Conforme a las normas: Totalmente en línea con las normas HG20537.1.3.4 de la industria química, los procesos de producción e inspección son rigurosos, y la calidad es trazable.
- Especificaciones completas: Desde diámetros pequeños y medianos hasta diámetros ultra grandes (10 mm - 1.000 mm), desde diferentes series de diámetros exteriores hasta múltiples grados de grosor de pared, satisface plenamente los diversos requisitos de tuberías de equipos químicos, y las especificaciones especiales también se pueden personalizar según sea necesario.
HG20537.1.3.4 Tubos de acero inoxidable para ingeniería química Certificados de pruebas de laminación
Todas las tuberías de acero inoxidable para uso químico con especificación HG20537.1.3.4 de nuestra empresa han superado estrictas pruebas y certificaciones. Los certificados de las pruebas detallan las especificaciones de los materiales, los parámetros de rendimiento, etc., garantizando el cumplimiento de esta norma y de las normas de la industria química, proporcionando garantías de calidad, seguridad y conformidad para la aplicación de tuberías químicas.
Fabricación Transformación
- Inspección de materias primas: Seleccionamos tochos de acero inoxidable que cumplan las normas y realizamos pruebas clave de composición química y propiedades mecánicas para garantizar la conformidad de las materias primas.
- Conformado y soldadura: Se transforman en tubos mediante técnicas de conformado y se utilizan métodos de soldadura de alta calidad, como la soldadura por arco de argón, para garantizar la calidad de los cordones de soldadura.
- Refuerzo de las prestaciones: Tras la soldadura, realizar un tratamiento térmico para optimizar la microestructura y mejorar las propiedades mecánicas y de resistencia a la corrosión.

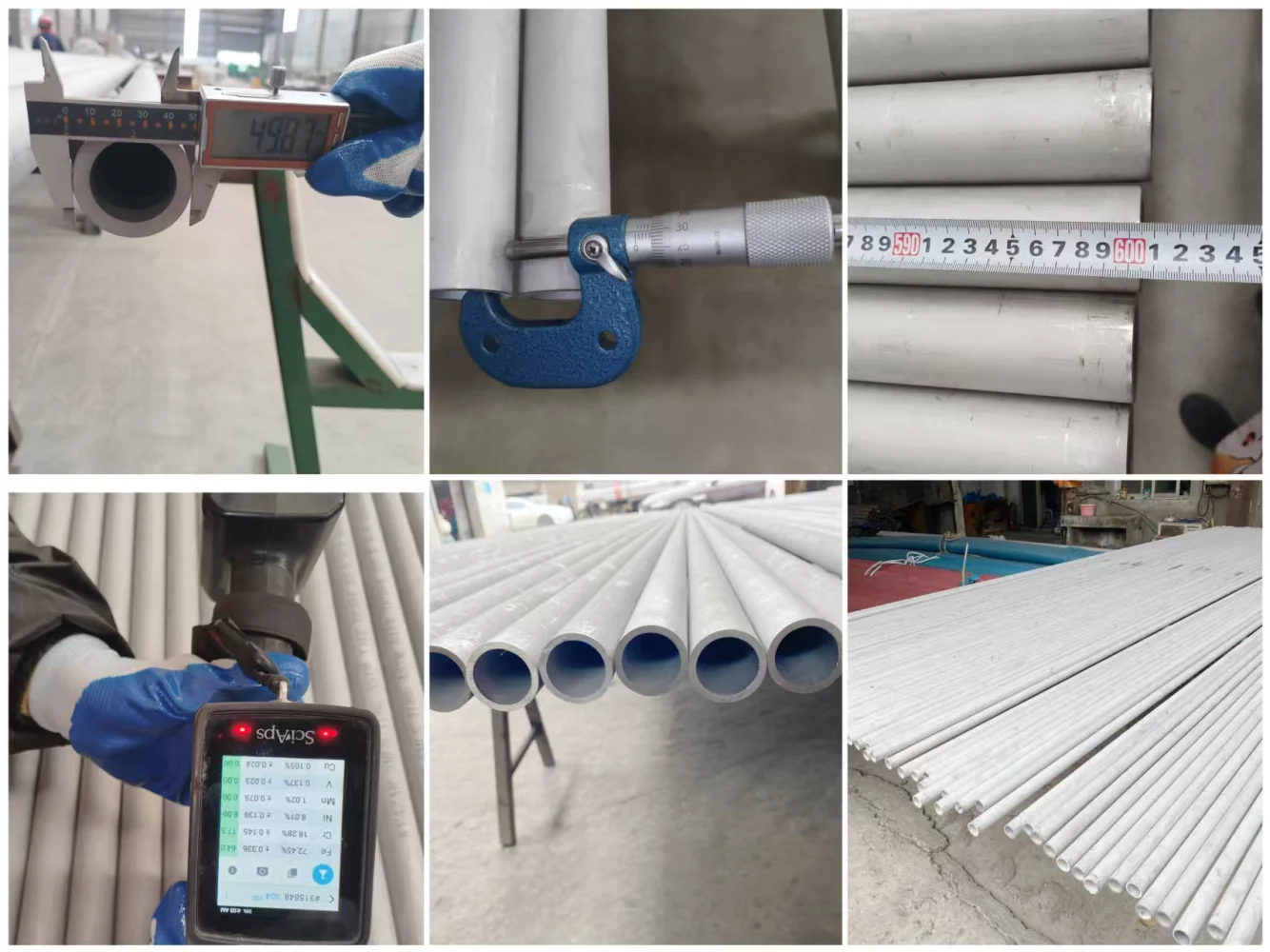

- Riguroso control de calidad: Cada producto se somete a una estricta inspección dimensional y visual, y su composición química, propiedades mecánicas y resistencia a la corrosión se prueban para garantizar que cumple plenamente todas las normas pertinentes.
- Aceptación del producto: Aceptar después de que las pruebas sean cualificadas, y empaquetar y entregar de acuerdo con las especificaciones.
Escenarios de aplicación
Se aplica ampliamente en los sistemas de tuberías de proceso de diversas plantas químicas, como las petroquímicas, las químicas de carbón y las de química fina. Puede transportar vapor a alta temperatura, disolventes corrosivos, materias primas químicas y otros medios, proporcionando un soporte de tuberías fiable para el funcionamiento estable y seguro de la producción química.
