Introdução dos tubos de aço inoxidável HG20537.1.3.4 para engenharia química
1. Padrões HG
O HG é o padrão do setor emitido pela autoridade reguladora de produtos químicos da China, que estabelece diretrizes claras para o projeto, a produção e o teste de equipamentos e tubulações de produtos químicos. Devido à sua natureza autoritária e profissional, esse padrão garante que as fábricas de produtos químicos possam manter a operação segura e estável de suas tubulações, mesmo em condições complexas, como corrosão e alta pressão.
2. Visão geral do produto
A soldagem dos tubos de aço inoxidável usados nos equipamentos químicos da nossa empresa é fabricada estritamente de acordo com o padrão HG20537.1.3.4. Eles são especialmente projetados para as exigentes condições de trabalho dos equipamentos químicos. Fabricados em aço inoxidável de alta qualidade, eles possuem excelentes propriedades de resistência à corrosão, resistência a altas temperaturas e resistência a altas pressões. São a escolha ideal para tubulações de transporte de fluidos no processo de produção química.
Parâmetro de especificação
1. Diâmetro nominal e diâmetro externo
Ele abrange uma gama completa de especificações, de um diâmetro nominal de 10 mm a 1.000 mm, e é dividido em duas categorias: diâmetros externos de padrão internacional e diâmetros externos de padrão nacional (por exemplo, um diâmetro nominal de 15 mm tem um diâmetro externo de padrão internacional de 21,3 mm e um diâmetro externo de padrão nacional de 18 mm; um diâmetro nominal de 100 mm tem um diâmetro externo de padrão internacional de 114,3 mm e um diâmetro externo de padrão nacional de 108 mm etc.). Esses tamanhos e padrões diferentes podem atender aos requisitos de design e instalação de vários projetos.
2. Número da programação
Oferecemos uma ampla gama de opções de espessura de parede, como SCH 5S, SCH 10S, SCH 20S, SCH 40S e SCH 80S (por exemplo, um diâmetro nominal de 20 mm, o SCH 5S tem uma espessura de parede de 1,6 mm, o SCH 40S tem uma espessura de parede de 2,9 mm; um diâmetro nominal de 100 mm, o SCH 20S tem uma espessura de parede de 5,0 mm, o SCH 80S tem uma espessura de parede de 8,0 mm etc.).
Tabela de especificações de tubos de aço inoxidável para engenharia química
| diâmetro do terminal | diâmetro externo (mm) | espessura da parede (mm) | |||||
|---|---|---|---|---|---|---|---|
| Aceito internacionalmente | Amplamente utilizado no mercado interno | SCH 5S | SCH 10S | SCH 20S | SCH 40S | SCH 80S | |
| 10 | 17.2 | 14 | 1.2 | 1.6 | 2.3 | 3.2 | |
| 15 | 21.3 | 18 | 1.6 | 2 | 2.9 | 3.6 | |
| 20 | 26.9 | 25 | 1.6 | 2 | 2.9 | 4 | |
| 25 | 33.7 | 32 | 1.6 | 2.9 | 3.2 | 4.5 | |
| 32 | 42.4 | 38 | 1.6 | 2.9 | 3.6 | 5 | |
| 40 | 48.3 | 45 | 1.6 | 2.9 | 3.6 | 5 | |
| 50 | 60.3 | 57 | 1.6 | 2.9 | 3.2 | 4.0 | 5.6 |
| 65 | 73 | 76 | 2.0 | 3.2 | 4.5 | 5.0 | 7.1 |
| 76.1 | |||||||
| 80 | 88.9 | 89 | 2.0 | 3.2 | 4.5 | 5.6 | 8 |
| 100 | 114.3 | 108 | 2.0 | 3.2 | 5 | 6.3 | 8.8 |
| 125 | 139.7 | 133 | 2.9 | 3.6 | 5 | 6.3 | 10 |
| 141.3 | |||||||
| 150 | 168.3 | 159 | 2.9 | 3.6 | 5.6 | 7.1 | 11 |
| 200 | 219.1 | 219 | 2.9 | 4.0 | 6.3 | 8.0 | 12.5 |
| 250 | 273 | 273 | 3.6 | 4.0 | 6.3 | 8.8 | 12.5 |
| 300 | 323.9 | 325 | 4.0 | 4.5 | 6.3 | 10.0 | 12.5 |
| 350 | 355.6 | 377 | 4 | 5 | 8 | 12 | |
| 400 | 406.4 | 426 | 4 | 5 | 8 | 12 | |
| 450 | 457 | 480 | 4 | 5 | 8 | 14 | |
| 500 | 508 | 530 | 5 | 6 | 10 | 16 | |
| 600 | 610 | 630 | 6 | 6 | 10 | 18 | |
| 700 | 711 | 720 | 6 | 7 | 12 | 20 | |
| 800 | 813 | 820 | 7 | 8 | 12 | 22 | |
| 900 | 914 | 920 | 8 | 9 | 14 | 25 | |
| 1000 | 1016 | 1020 | 9 | 10 | 14 | 28 | |
Vantagens do produto
- Material superior: Fabricado em aço inoxidável de alta qualidade, possui forte resistência à corrosão química e é adequado para o transporte de vários meios, como ácidos, álcalis e sais em equipamentos químicos.
- Em conformidade com os padrões: Totalmente de acordo com os padrões HG20537.1.3.4 do setor químico, os processos de produção e inspeção são rigorosos e a qualidade é rastreável.
- Especificações completas: De diâmetros pequenos e médios a diâmetros ultragrandes (10 mm a 1.000 mm), de diferentes séries de diâmetros externos a vários graus de espessura de parede, ele atende plenamente aos diversos requisitos de tubulação de equipamentos químicos, e especificações especiais também podem ser personalizadas conforme necessário.
HG20537.1.3.4 Tubo de aço inoxidável para engenharia química Certificados de teste de laminação
Todos os tubos de aço inoxidável da nossa empresa com especificação HG20537.1.3.4 para uso químico passaram por testes e certificações rigorosos. Os certificados de teste detalham as especificações do material, os parâmetros de desempenho, etc., assegurando a conformidade com esse padrão e com as normas do setor químico, oferecendo garantias de qualidade, segurança e conformidade para a aplicação de tubulações químicas.
Processamento de fabricação
- Inspeção de matéria-prima: Selecione tarugos de aço inoxidável que atendam aos padrões e realize testes importantes sobre a composição química e as propriedades mecânicas para garantir a conformidade das matérias-primas.
- Conformação e soldagem: Processe em formas de tubos por meio de técnicas de conformação e use métodos de soldagem de alta qualidade, como a soldagem a arco de argônio, para garantir a qualidade das costuras de solda.
- Fortalecimento do desempenho: Após a soldagem, realize o tratamento térmico para otimizar a microestrutura e melhorar as propriedades mecânicas e de resistência à corrosão.

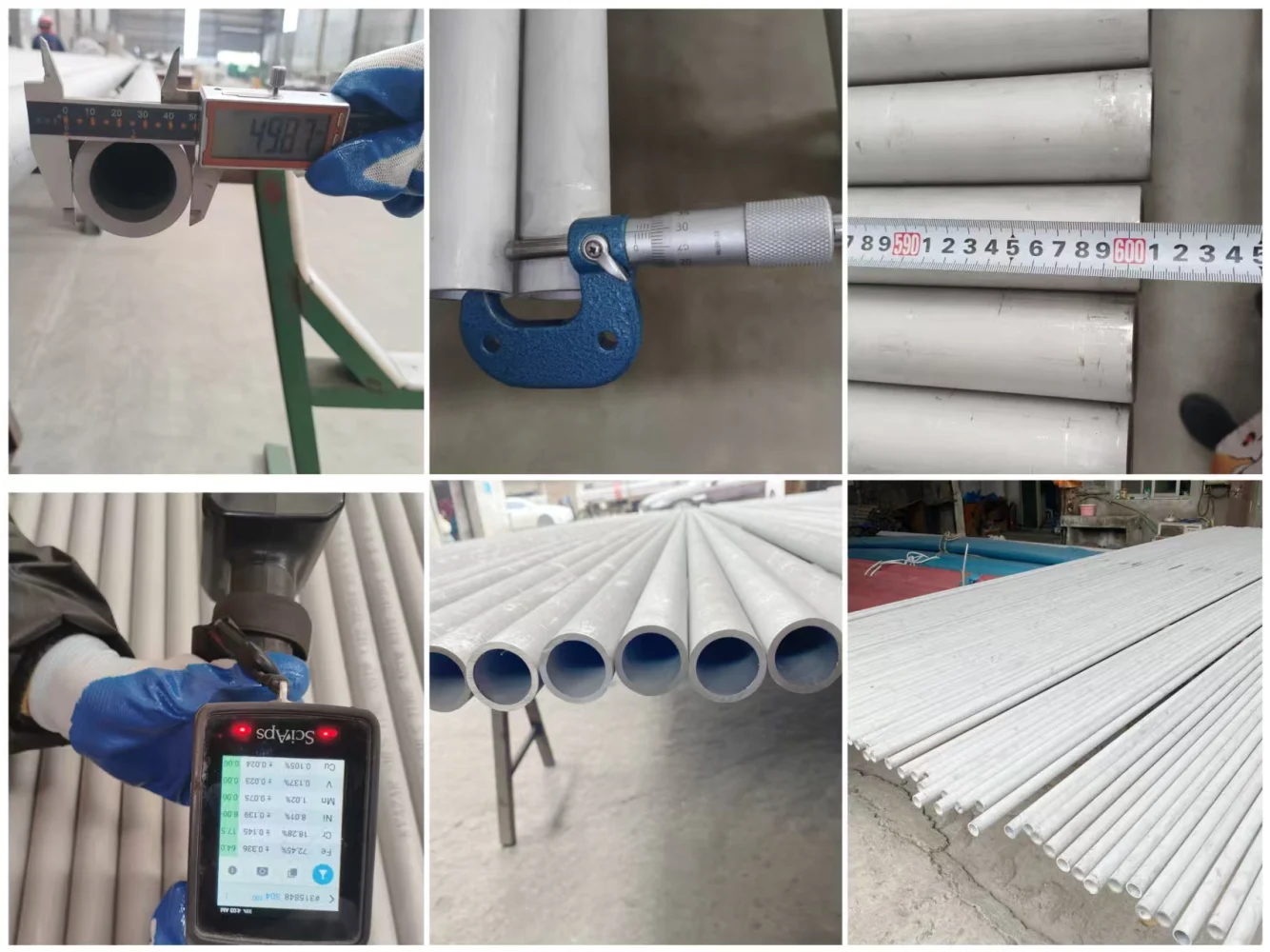

- Rigoroso controle de qualidade: Cada produto é submetido a uma rigorosa inspeção dimensional e visual, e sua composição química, propriedades mecânicas e resistência à corrosão são testadas para garantir que ele atenda plenamente a todos os padrões relevantes.
- Aceitação do produto: Aceitar após a qualificação do teste, embalar e entregar de acordo com as especificações.
Cenários de aplicativos
É amplamente aplicado nos sistemas de tubulação de processo de várias fábricas de produtos químicos, como petroquímicas, químicas de carvão e fábricas de química fina. Ele pode transportar vapor de alta temperatura, solventes corrosivos, matérias-primas químicas e outros meios, fornecendo suporte confiável de tubulação para a operação estável e segura da produção química.
