مقدمة من HG20537.1.3.4 أنابيب الفولاذ المقاوم للصدأ للهندسة الكيميائية
1. معايير HG
HG هو معيار الصناعة الصادر عن هيئة تنظيم المواد الكيميائية في الصين، والذي يضع مبادئ توجيهية واضحة لتصميم وإنتاج واختبار المعدات الكيميائية وخطوط الأنابيب. نظرًا لطبيعته الموثوقة والمهنية، يضمن هذا المعيار أن المصانع الكيميائية يمكنها الحفاظ على التشغيل الآمن والمستقر لخطوط الأنابيب الخاصة بها حتى في ظل الظروف المعقدة مثل التآكل والضغط العالي.
2. نظرة عامة على المنتج
يتم تصنيع لحام الأنابيب المصنوعة من الفولاذ المقاوم للصدأ المستخدمة في المعدات الكيميائية لشركتنا بدقة وفقًا لمعيار HG20537.1.3.4. وهي مصممة خصيصًا لظروف العمل الصعبة للمعدات الكيميائية. وهي مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة، وتتميز بمقاومة ممتازة للتآكل، ومقاومة درجات الحرارة العالية، وخصائص مقاومة الضغط العالي. وهي الخيار المثالي لخطوط أنابيب نقل السوائل في عملية الإنتاج الكيميائي.
معلمة المواصفات
1. القطر الاسمي والقطر الخارجي
وهي تغطي مجموعة كاملة من المواصفات، من قطر اسمي يبلغ 10 مم إلى 1000 مم، وتنقسم إلى فئتين: الأقطار الخارجية القياسية الدولية والأقطار الخارجية القياسية المحلية (على سبيل المثال، القطر الاسمي البالغ 15 مم له قطر خارجي قياسي دولي يبلغ 21.3 مم وقطر خارجي قياسي محلي يبلغ 18 مم؛ والقطر الاسمي البالغ 100 مم له قطر خارجي قياسي دولي يبلغ 114.3 مم وقطر خارجي قياسي محلي يبلغ 108 مم، إلخ). يمكن لهذه الأحجام والمعايير المختلفة أن تلبي متطلبات التصميم والتركيب لمختلف المشاريع.
2. رقم الجدول الزمني
نحن نقدم مجموعة واسعة من خيارات سماكة الجدار مثل SCH 5S و SCH 10S و SCH 20S و SCH 40S و SCH 80S (على سبيل المثال، إذا كان القطر الاسمي 20 مم، فإن SCH 5S يبلغ سمك جدارها 1.6 مم، و SCH 40S يبلغ سمك جدارها 2.9 مم؛ وإذا كان القطر الاسمي 100 مم، فإن SCH 20S يبلغ سمك جدارها 5.0 مم، و SCH 80S يبلغ سمك جدارها 8.0 مم، إلخ).
جدول مواصفات أنابيب الفولاذ المقاوم للصدأ للهندسة الكيميائية
| القطر الأوميني | القطر الخارجي (مم) | سُمك الجدار (مم) | |||||
|---|---|---|---|---|---|---|---|
| مقبولة دوليًا | تستخدم على نطاق واسع محلياً | SCH 5S | SCH 10S | SCH 20S | SCH 40S | SCH 80S | |
| 10 | 17.2 | 14 | 1.2 | 1.6 | 2.3 | 3.2 | |
| 15 | 21.3 | 18 | 1.6 | 2 | 2.9 | 3.6 | |
| 20 | 26.9 | 25 | 1.6 | 2 | 2.9 | 4 | |
| 25 | 33.7 | 32 | 1.6 | 2.9 | 3.2 | 4.5 | |
| 32 | 42.4 | 38 | 1.6 | 2.9 | 3.6 | 5 | |
| 40 | 48.3 | 45 | 1.6 | 2.9 | 3.6 | 5 | |
| 50 | 60.3 | 57 | 1.6 | 2.9 | 3.2 | 4.0 | 5.6 |
| 65 | 73 | 76 | 2.0 | 3.2 | 4.5 | 5.0 | 7.1 |
| 76.1 | |||||||
| 80 | 88.9 | 89 | 2.0 | 3.2 | 4.5 | 5.6 | 8 |
| 100 | 114.3 | 108 | 2.0 | 3.2 | 5 | 6.3 | 8.8 |
| 125 | 139.7 | 133 | 2.9 | 3.6 | 5 | 6.3 | 10 |
| 141.3 | |||||||
| 150 | 168.3 | 159 | 2.9 | 3.6 | 5.6 | 7.1 | 11 |
| 200 | 219.1 | 219 | 2.9 | 4.0 | 6.3 | 8.0 | 12.5 |
| 250 | 273 | 273 | 3.6 | 4.0 | 6.3 | 8.8 | 12.5 |
| 300 | 323.9 | 325 | 4.0 | 4.5 | 6.3 | 10.0 | 12.5 |
| 350 | 355.6 | 377 | 4 | 5 | 8 | 12 | |
| 400 | 406.4 | 426 | 4 | 5 | 8 | 12 | |
| 450 | 457 | 480 | 4 | 5 | 8 | 14 | |
| 500 | 508 | 530 | 5 | 6 | 10 | 16 | |
| 600 | 610 | 630 | 6 | 6 | 10 | 18 | |
| 700 | 711 | 720 | 6 | 7 | 12 | 20 | |
| 800 | 813 | 820 | 7 | 8 | 12 | 22 | |
| 900 | 914 | 920 | 8 | 9 | 14 | 25 | |
| 1000 | 1016 | 1020 | 9 | 10 | 14 | 28 | |
مزايا المنتج
- مواد فائقة الجودة: مصنوع من الفولاذ المقاوم للصدأ عالي الجودة، ويتميز بمقاومة قوية للتآكل الكيميائي ومناسب لنقل الوسائط المختلفة مثل الأحماض والقلويات والأملاح في المعدات الكيميائية.
- متوافق مع المعايير: يتماشى تمامًا مع معايير HG20537.1.3.4 للصناعة الكيميائية، وعمليات الإنتاج والفحص صارمة، ويمكن تتبع الجودة.
- المواصفات الكاملة: بدءًا من الأقطار الصغيرة والمتوسطة الحجم إلى الأقطار الكبيرة جدًا (10 مم - 1000 مم)، ومن سلاسل الأقطار الخارجية المختلفة إلى درجات سماكة الجدار المتعددة، فهي تلبي تمامًا متطلبات خطوط الأنابيب المتنوعة للمعدات الكيميائية، ويمكن أيضًا تخصيص مواصفات خاصة حسب الحاجة.
HG20537.1.1.3.4 أنابيب الفولاذ المقاوم للصدأ لأنابيب الهندسة الكيميائية شهادات اختبار مطحنة الهندسة الكيميائية
لقد اجتازت جميع أنابيب الفولاذ المقاوم للصدأ ذات المواصفات HG20537.1.3.4 الخاصة بشركتنا للاستخدام الكيميائي اختبارات وشهادات صارمة. وتوضح شهادات الاختبار بالتفصيل مواصفات المواد ومعايير الأداء وما إلى ذلك، مما يضمن الامتثال لهذه المواصفة القياسية ومعايير الصناعة الكيميائية، مما يوفر ضمانات الجودة والسلامة والامتثال لاستخدام الأنابيب الكيميائية.
معالجة التصنيع
- فحص المواد الخام: اختيار قضبان الفولاذ المقاوم للصدأ التي تفي بالمعايير، وإجراء الاختبارات الرئيسية على التركيب الكيميائي والخصائص الميكانيكية لضمان مطابقة المواد الخام.
- التشكيل واللحام: المعالجة في أشكال الأنابيب من خلال تقنيات التشكيل، واستخدام طرق لحام عالية الجودة مثل اللحام بقوس الأرجون لضمان جودة طبقات اللحام.
- تعزيز الأداء: بعد اللحام، قم بإجراء المعالجة الحرارية لتحسين البنية المجهرية وتعزيز الخصائص الميكانيكية ومقاومة التآكل.

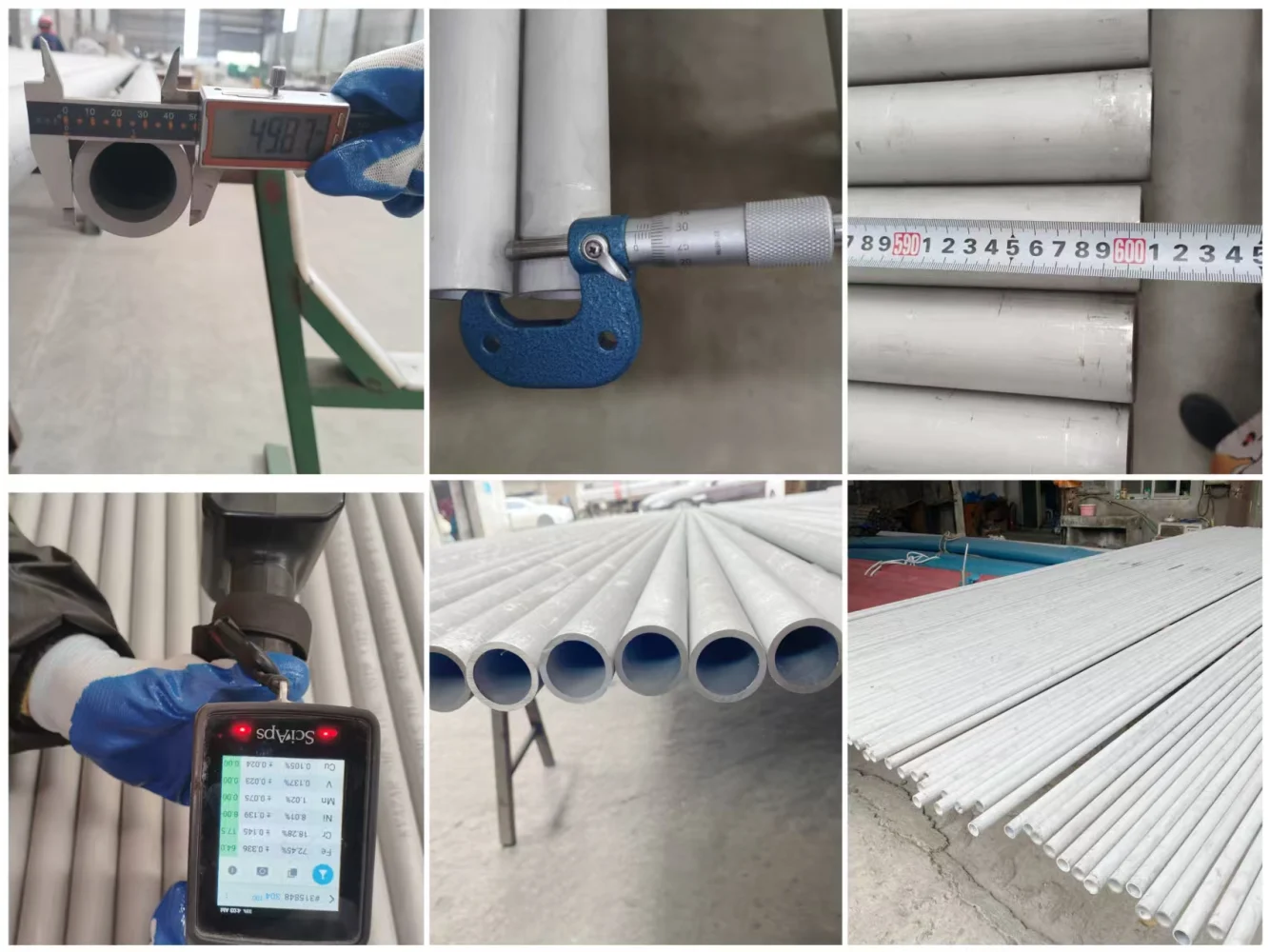

- مراقبة الجودة الصارمة: يخضع كل منتج لفحص دقيق للأبعاد وفحص بصري صارم، ويتم اختبار تركيبه الكيميائي وخصائصه الميكانيكية ومقاومته للتآكل لضمان استيفائه التام لجميع المعايير ذات الصلة.
- قبول المنتج: القبول بعد أن يكون الاختبار مؤهلاً، والتغليف والتسليم وفقًا للمواصفات.
سيناريوهات التطبيق
يتم تطبيقه على نطاق واسع في أنظمة خطوط الأنابيب العملية لمختلف المصانع الكيميائية مثل مصانع البتروكيماويات والكيماويات الفحمية والمصانع الكيميائية الدقيقة. يمكنه نقل البخار عالي الحرارة، والمذيبات المسببة للتآكل، والمواد الخام الكيميائية والوسائط الأخرى، مما يوفر دعمًا موثوقًا لخطوط الأنابيب للتشغيل المستقر والآمن للإنتاج الكيميائي.
