Введение HG20537.1.3.4 Трубы из нержавеющей стали для химического машиностроения
1. Стандарты HG
HG - это отраслевой стандарт, выпущенный китайским органом регулирования химической промышленности и устанавливающий четкие правила проектирования, производства и испытаний химического оборудования и трубопроводов. Благодаря своему авторитетному и профессиональному характеру этот стандарт гарантирует, что химические предприятия смогут поддерживать безопасную и стабильную работу своих трубопроводов даже в таких сложных условиях, как коррозия и высокое давление.
2. Обзор продукции
Сварка труб из нержавеющей стали, используемых в химическом оборудовании нашей компании, производится строго в соответствии со стандартом HG20537.1.3.4. Они специально разработаны для сложных условий работы химического оборудования. Изготовленные из высококачественной нержавеющей стали, они обладают превосходной коррозионной стойкостью, устойчивостью к высоким температурам и высокому давлению. Они являются идеальным выбором для трубопроводов транспортировки жидкостей в процессе химического производства.
Спецификация Параметр
1. Номинальный диаметр и внешний диаметр
Он охватывает полный диапазон спецификаций, от номинального диаметра 10 мм до 1000 мм, и делится на две категории: внешние диаметры по международным стандартам и внешние диаметры по внутренним стандартам (например, номинальный диаметр 15 мм имеет внешний диаметр по международным стандартам 21,3 мм и внешний диаметр по внутренним стандартам 18 мм; номинальный диаметр 100 мм имеет внешний диаметр по международным стандартам 114,3 мм и внешний диаметр по внутренним стандартам 108 мм, и т.д.). Эти различные размеры и стандарты могут соответствовать требованиям к дизайну и установке различных проектов.
2. Номер по расписанию
Мы предлагаем широкий выбор толщины стенок, таких как SCH 5S, SCH 10S, SCH 20S, SCH 40S и SCH 80S (например, при номинальном диаметре 20 мм толщина стенки SCH 5S составляет 1,6 мм, SCH 40S - 2,9 мм; при номинальном диаметре 100 мм толщина стенки SCH 20S составляет 5,0 мм, SCH 80S - 8,0 мм и т. д.).
Таблица технических характеристик труб из нержавеющей стали для химического машиностроения
| оминальный диаметр | внешний диаметр (мм) | толщина стенки (мм) | |||||
|---|---|---|---|---|---|---|---|
| Принято на международном уровне | Широко используется внутри страны | SCH 5S | SCH 10S | SCH 20S | SCH 40S | SCH 80S | |
| 10 | 17.2 | 14 | 1.2 | 1.6 | 2.3 | 3.2 | |
| 15 | 21.3 | 18 | 1.6 | 2 | 2.9 | 3.6 | |
| 20 | 26.9 | 25 | 1.6 | 2 | 2.9 | 4 | |
| 25 | 33.7 | 32 | 1.6 | 2.9 | 3.2 | 4.5 | |
| 32 | 42.4 | 38 | 1.6 | 2.9 | 3.6 | 5 | |
| 40 | 48.3 | 45 | 1.6 | 2.9 | 3.6 | 5 | |
| 50 | 60.3 | 57 | 1.6 | 2.9 | 3.2 | 4.0 | 5.6 |
| 65 | 73 | 76 | 2.0 | 3.2 | 4.5 | 5.0 | 7.1 |
| 76.1 | |||||||
| 80 | 88.9 | 89 | 2.0 | 3.2 | 4.5 | 5.6 | 8 |
| 100 | 114.3 | 108 | 2.0 | 3.2 | 5 | 6.3 | 8.8 |
| 125 | 139.7 | 133 | 2.9 | 3.6 | 5 | 6.3 | 10 |
| 141.3 | |||||||
| 150 | 168.3 | 159 | 2.9 | 3.6 | 5.6 | 7.1 | 11 |
| 200 | 219.1 | 219 | 2.9 | 4.0 | 6.3 | 8.0 | 12.5 |
| 250 | 273 | 273 | 3.6 | 4.0 | 6.3 | 8.8 | 12.5 |
| 300 | 323.9 | 325 | 4.0 | 4.5 | 6.3 | 10.0 | 12.5 |
| 350 | 355.6 | 377 | 4 | 5 | 8 | 12 | |
| 400 | 406.4 | 426 | 4 | 5 | 8 | 12 | |
| 450 | 457 | 480 | 4 | 5 | 8 | 14 | |
| 500 | 508 | 530 | 5 | 6 | 10 | 16 | |
| 600 | 610 | 630 | 6 | 6 | 10 | 18 | |
| 700 | 711 | 720 | 6 | 7 | 12 | 20 | |
| 800 | 813 | 820 | 7 | 8 | 12 | 22 | |
| 900 | 914 | 920 | 8 | 9 | 14 | 25 | |
| 1000 | 1016 | 1020 | 9 | 10 | 14 | 28 | |
Преимущества продукции
- Превосходный материал: Изготовленный из высококачественной нержавеющей стали, он обладает высокой устойчивостью к химической коррозии и подходит для транспортировки различных сред, таких как кислоты, щелочи и соли в химическом оборудовании.
- Соответствует стандартам: Полностью соответствуя стандартам химической промышленности HG20537.1.3.4, процессы производства и проверки являются строгими, а качество можно отследить.
- Полные характеристики: От малых и средних диаметров до сверхбольших диаметров (10 мм - 1000 мм), от различных серий наружных диаметров до различных толщин стенок - все это полностью отвечает разнообразным требованиям к трубопроводам химического оборудования, а специальные спецификации также могут быть изготовлены на заказ по мере необходимости.
HG20537.1.3.4 Трубы из нержавеющей стали для химического машиностроения Сертификаты испытаний на стане
Все трубы из нержавеющей стали для химической промышленности, выпускаемые нашей компанией по спецификации HG20537.1.3.4, прошли строгие испытания и сертификацию. В сертификатах испытаний подробно описаны технические характеристики материала, эксплуатационные параметры и т.д., что обеспечивает соответствие данному стандарту и нормам химической промышленности, предоставляя гарантии качества, безопасности и соответствия для применения в химических трубопроводах.
Производство Обработка
- Проверка сырья: Отбор заготовок из нержавеющей стали, соответствующих стандартам, и проведение ключевых испытаний на химический состав и механические свойства для обеспечения соответствия сырья.
- Формовка и сварка: Обработка в форме труб с помощью методов формовки и использование высококачественных методов сварки, таких как аргонодуговая сварка, для обеспечения качества сварных швов.
- Усиление производительности: После сварки проведите термообработку для оптимизации микроструктуры и улучшения механических и антикоррозийных свойств.

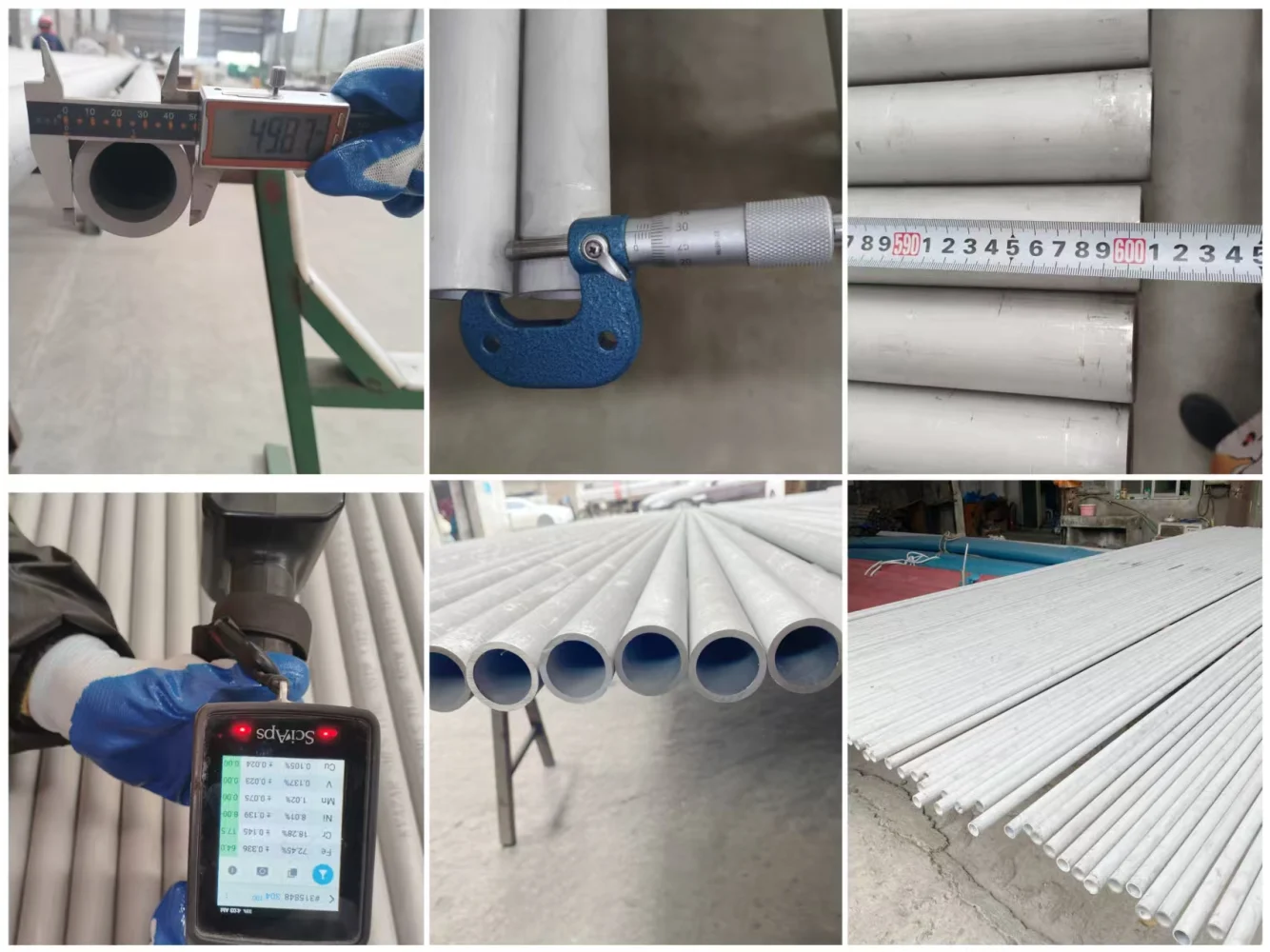

- Строгий контроль качества: Каждый продукт проходит строгий контроль размеров и визуальный контроль, а его химический состав, механические свойства и коррозионная стойкость проверяются на полное соответствие всем необходимым стандартам.
- Приемка продукции: Принять после квалифицированного тестирования, упаковать и поставить в соответствии со спецификациями.
Сценарии применения
Он широко применяется в системах технологических трубопроводов различных химических предприятий, таких как нефтехимические, углехимические и тонкодисперсные химические заводы. Он может транспортировать высокотемпературный пар, агрессивные растворители, химическое сырье и другие среды, обеспечивая надежную поддержку трубопроводов для стабильной и безопасной работы химического производства.
