Введение
Сталкиваясь с различными типами стальных труб разной длины и толщины, люди часто путаются в таблицах труб. Существует множество видов труб, например, Schedule 5, 10, 20, 40, 60, 80 и другие. Чем ниже номер сортамента, тем тоньше стенки трубы; по мере увеличения номера сортамента стенки становятся толще.
В трубной таблице указывается толщина стенки трубы, тем самым определяя ее прочность и внутреннее давление.
В этой статье мы рассмотрим, что такое труба Schedule 10, познакомимся с ее характеристиками и спецификациями, областями применения, преимуществами, ограничениями и многим другим.
Что такое труба Schedule 10?
Трубы Schedule 10 относятся к категории тонкостенных труб, используемых для перемещения неопасных жидкостей под низким давлением в различных отраслях промышленности.
Толщина стенок этих труб варьируется в зависимости от номинального диаметра. Поскольку они обычно имеют более легкие стенки, чем другие виды труб, такие как 40, 60 и 80, они позволяют снизить потери давления при транспортировке жидкости из одной точки в другую. Кроме того, эти трубы легко гнутся, поэтому для них не требуются дополнительные фитинги.
Расписание 10 также может быть представлено как SCH 10. Терминология "Schedule" - это стандартизированный безразмерный термин. Он определяется Американским национальным институтом стандартов (ANSI) и соответствует прочности трубы.
Основные характеристики и спецификации
Что касается их характеристик, то тонкие стенки делают эти трубы легкими и гибкими. Легкостенная конструкция упрощает монтаж и транспортировку. Однако их нельзя использовать при температуре выше 250 °C. Трубы Schedule 10 имеют более гладкую внутреннюю поверхность, что минимизирует потери давления и позволяет жидкостям протекать беспрепятственно.
Как правило, они изготавливаются из нержавеющей стали (304 или 316), сплава железа и хрома. Это означает, что они устойчивы к коррозии и хорошо подходят для промышленного использования в окислительных и коррозионных средах. Состав этих труб может варьироваться в зависимости от области применения и используемой марки трубы. Однако также доступны варианты из углеродистой стали.
При обсуждении толщины стенки - одной из самых важных характеристик - она меняется по мере изменения номинального размера трубы (NPS/DN). Это не просто точное значение для труб по графику 10, а ряд толщин стенок. Номинальные диаметры этих труб варьируются от ⅛" до 36". Толщина стенок некоторых труб из нержавеющей стали по графику 10 варьируется следующим образом:
| Номинальный размер трубы (NPS) | Наружный диаметр (дюйм) | Толщина стенки (в) |
| 1/8 | 0.410 | 0.049 |
| 1 | 1.315 | 0.109 |
| 8 | 8.625 | 0.148 |
Они соответствуют стандартам ASME B36.10M (углеродистая сталь) и ASME B36.19M (нержавеющая сталь). Чтобы убедиться в правильности выбора размера трубы, проверьте размеры совместимых фитингов по таблице schedule 10.

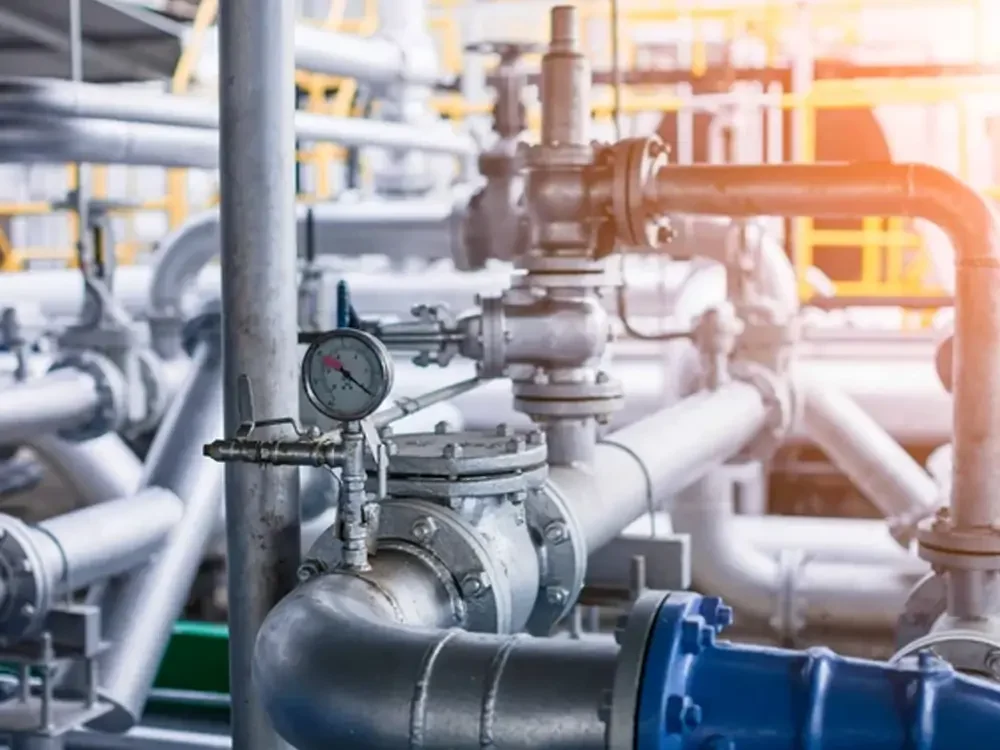

Применение и использование
Трубы Schedule 10, как уже говорилось, в основном используются для работы под низким давлением с неопасными жидкостями благодаря своей тонкостенной конструкции. Они используются в различных отраслях промышленности, включая нефтяную, химическую, пищевую и морскую. Трубы Schedule 10 могут использоваться в таких областях, как:
- Перила
- Транспортировка промышленных жидкостей/газов
- Дренаж и очистка воды
- Строительство и системы отопления, вентиляции и кондиционирования воздуха
- Противопожарная защита
Преимущества и ограничения
Несмотря на то, что тонкостенные трубы относятся к категории тонкостенных, трубы с резьбой 10 обладают рядом преимуществ. Однако у них есть и некоторые ограничения. Ниже приведены некоторые из обсуждаемых преимуществ:
Преимущества:
- Экономичность: Тонкие стенки означают меньший расход материала, поэтому они недороги и подходят для применения в системах низкого давления.
- Устойчивость к коррозии: Состав нержавеющей стали (304 и 316), из которой изготовлены трубы 10-го сортамента, обеспечивает превосходную коррозионную стойкость. Они лучше всего работают в коррозионных и окислительных средах.
-
- Легкий вес: Поскольку стенки очень тонкие, трубы имеют небольшой вес, их легко устанавливать, перевозить и обрабатывать.
- Эстетическая привлекательность: Трубы из нержавеющей стали широко известны своей эстетической привлекательностью. Трубы из сплава нержавеющей стали Schedule 10 имеют гладкую, полированную поверхность. Их можно использовать там, где важна эстетическая привлекательность.
- Улучшенная пропускная способность: Гладкая внутренняя поверхность обеспечивает быстрый перенос жидкости, сводя к минимуму потери давления.
Ограничения:
- Низкое давление: Эти трубы имеют относительно низкое давление, ниже, чем у других труб.
- Снижение структурной прочности: Более тонкие стенки снижают структурную целостность. В результате они легко гнутся и не подходят для применения в сложных конструкциях.
- Ограничения по температуре: Трубы из углеродистой стали Sch 10 не могут использоваться при температурах выше 400-425 °C, в то время как некоторые варианты из легированной стали могут применяться при более высоких температурах.
Расписание 10 в сравнении с другими расписаниями
При переходе к более высокому номеру сортамента толщина увеличивается. Так, трубы с номерами 20, 40, 60, 80 и т. д. имеют более толстые стенки и используются для различных ответственных применений. Они хорошо выдерживают давление и устойчивы к высоким температурам. Кроме того, их ударопрочность и механическая прочность выше, чем у труб Sch 10. Всегда полезно проверить размеры и толщину стенок трубы, прежде чем выбрать ее для своего проекта.
Заключение
Трубы Schedule 10, или Sch 10, относятся к категории тонкостенных труб, которые отличаются легкостью, гибкостью и эстетической привлекательностью. Они устойчивы к коррозии и лучше всего подходят для применения при низком давлении. При выборе труб Sch 10 необходимо проверить размеры и номинальное давление, чтобы убедиться, что они соответствуют требованиям конкретного применения. Хотя они хорошо подходят для различных промышленных применений, они могут не подходить для всех случаев использования. Другие трубы более высокого класса имеют толстые стенки и могут выдерживать более высокое давление. Поэтому выбирайте тщательно.
