Introduction
Lorsque l'on rencontre différents types de tuyaux en acier de longueurs et d'épaisseurs différentes, on est souvent dérouté par les nomenclatures de tuyaux. Il existe de nombreuses nomenclatures, par exemple les nomenclatures 5, 10, 20, 40, 60, 80, etc. Plus le numéro de nomenclature est bas, plus la paroi du tuyau est mince ; plus le numéro de nomenclature est élevé, plus la paroi est épaisse.
Un plan de tuyauterie spécifie l'épaisseur de la paroi du tuyau, indiquant ainsi sa résistance et sa pression interne.
Dans cet article, nous allons voir ce qu'est un tube Schedule 10 et nous familiariser avec ses caractéristiques et spécifications, ses applications, ses avantages, ses limites, etc.
Qu'est-ce qu'un tube Schedule 10 ?

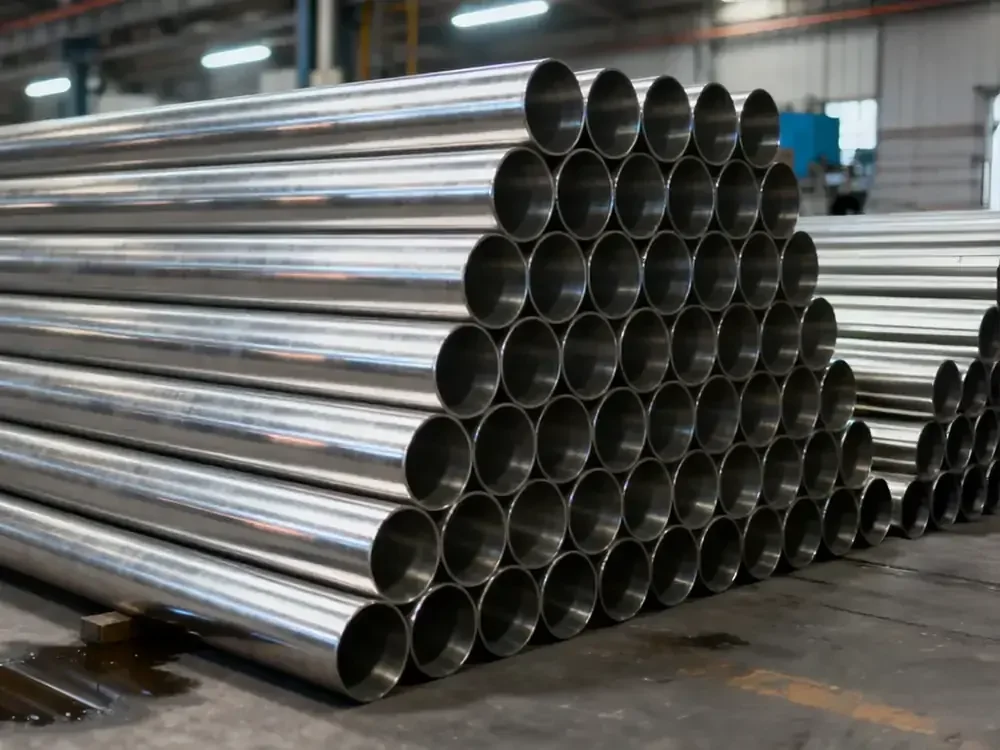

Les tuyaux Schedule 10 font référence à la catégorie des tuyaux à paroi mince utilisés pour le transport à basse pression de fluides non dangereux dans diverses industries.
L'épaisseur de la paroi varie en fonction du diamètre nominal. Parce que leurs parois sont généralement plus légères que celles d'autres types de tuyaux, tels que les modèles 40, 60 et 80, ils peuvent réduire la perte de pression lors du transport de fluides d'un point à un autre. En outre, ces tuyaux sont faciles à plier et ne nécessitent donc pas de raccords supplémentaires.
L'annexe 10 peut également être représentée par SCH 10. La terminologie "Schedule" est un terme normalisé sans dimension. Il est défini par l'American National Standards Institute (ANSI) et correspond à la résistance du tube.
Principales caractéristiques et spécifications
En ce qui concerne leurs caractéristiques, leurs parois minces font de ces tuyaux des produits légers et flexibles. La conception à parois légères facilite l'installation et la manipulation. Toutefois, ils ne doivent pas être utilisés à des températures supérieures à 250 °C. Les tuyaux Schedule 10 ont une surface intérieure plus lisse, ce qui minimise les pertes de pression et permet aux fluides de s'écouler sans entrave.
Ils sont généralement fabriqués en acier inoxydable (304 ou 316), un alliage de fer et de chrome. Cela signifie qu'ils sont résistants à la corrosion et qu'ils conviennent parfaitement à une utilisation industrielle dans des environnements oxydants et corrosifs. La composition de ces tuyaux peut varier en fonction de l'application et de la qualité du tuyau utilisé. Toutefois, des variantes en acier au carbone sont également disponibles.
L'épaisseur de la paroi - l'une des spécifications les plus importantes - varie en fonction du diamètre nominal du tube (NPS/DN). Il ne s'agit pas seulement d'une valeur exacte pour les tuyaux schedule 10, mais d'une série d'épaisseurs de paroi. Les diamètres nominaux de ces tuyaux vont de ⅛" à 36". Les différentes épaisseurs de paroi de certains tuyaux en acier inoxydable de la nomenclature 10 sont les suivantes :
| Taille nominale du tuyau (NPS) | Diamètre extérieur (in) | Épaisseur de la paroi (po) |
| 1/8 | 0.410 | 0.049 |
| 1 | 1.315 | 0.109 |
| 8 | 8.625 | 0.148 |
Ils sont conformes aux normes ASME B36.10M (acier au carbone) et ASME B36.19M (acier inoxydable). Pour vous assurer de choisir le bon diamètre de tuyau, consultez le tableau de la nomenclature 10 pour connaître les dimensions des raccords compatibles.
Applications et utilisations
Les tuyaux Schedule 10, comme nous l'avons vu précédemment, sont principalement utilisés pour des applications à basse pression avec des fluides non dangereux en raison de leur conception à paroi mince. Ils sont utilisés dans diverses industries, notamment dans les secteurs pétrolier, chimique, alimentaire et maritime. Les tubes Schedule 10 peuvent être utilisés pour des applications telles que :
- Garde-corps
- Transport de fluides/gaz industriels
- Drainage et traitement des eaux
- Construction et systèmes CVC
- Protection contre l'incendie
Avantages et limites
Bien qu'appartenant à la catégorie des tubes à paroi mince, les tubes schedule 10 présentent plusieurs avantages. Ils présentent toutefois certaines limites. Voici quelques-uns des avantages évoqués :
Avantages :
- Rentable : Les parois minces permettent de réduire l'utilisation de matériaux, ce qui explique leur faible coût et leur adéquation avec les applications à basse pression.
- Résistance à la corrosion : La composition en acier inoxydable (304 et 316) des tuyaux schedule 10 offre une excellente résistance à la corrosion. Ils sont plus performants dans les environnements corrosifs et oxydatifs.
-
- Léger : Les parois étant très fines, les tuyaux sont légers et faciles à installer, à transporter et à manipuler.
- L'attrait esthétique : Les tuyaux en acier inoxydable sont largement connus pour leur attrait esthétique. Les tuyaux en alliage d'acier inoxydable Schedule 10 ont une finition lisse et polie. Ils peuvent être utilisés dans des contextes où l'aspect esthétique est important.
- Amélioration de la capacité d'écoulement : La surface intérieure lisse favorise le transport rapide des fluides, minimisant ainsi les pertes de pression.
Limites :
- Taux de basse pression : Ces tuyaux ont une pression nominale relativement faible, inférieure à celle des autres tuyaux standard.
- Résistance structurelle inférieure : Les parois plus minces réduisent l'intégrité structurelle. Par conséquent, elles se déforment facilement et ne conviennent pas aux applications structurelles exigeantes.
- Limites de température : Les tubes en acier au carbone Sch 10 ne peuvent pas être utilisés à des températures supérieures à 400-425 °C, tandis que certaines variantes en acier allié peuvent être utilisées pour des applications à des températures plus élevées.
Annexe 10 vs. autres annexes
L'épaisseur augmente au fur et à mesure que l'on passe à un numéro de nomenclature plus élevé. Ainsi, les numéros de nomenclature 20, 40, 60, 80, etc. sont des catégories de tuyaux aux parois plus épaisses, utilisés pour diverses autres applications exigeantes. Ils supportent bien la pression et résistent aux températures élevées. En outre, leur résistance aux chocs et leur résistance mécanique sont supérieures à celles des tuyaux Sch 10. Il est toujours bon de vérifier les dimensions et l'épaisseur des parois des tuyaux avant de les choisir pour votre projet.
Conclusion
Les tuyaux Schedule 10, ou Sch 10, appartiennent à une catégorie de tuyaux à paroi mince qui sont légers, flexibles et très esthétiques. Ils sont résistants à la corrosion et conviennent parfaitement aux applications à basse pression. Lorsque vous choisissez des tuyaux Sch 10, vous devez vérifier les dimensions et les pressions nominales afin de vous assurer qu'ils répondent aux exigences de l'application spécifique. Bien qu'ils soient bien adaptés à diverses applications industrielles, ils peuvent ne pas convenir à tous les cas d'utilisation. D'autres schémas plus élevés ont des parois épaisses et peuvent supporter des pressions plus élevées. Il convient donc de faire un choix judicieux.
