Paslanmaz çelik flanşlar disk benzeri bir şekle sahiptir. Bu flanşlar vanalar, borular ve ekipmanlar için konektör olarak kullanılır. Bu flanşlar modern boru sistemlerinde çeşitli uygulamalara sahiptir. Yüksek sıcaklıklarda dayanıklılıkları açısından büyük önem taşırlar.
Bu flanşların diğer uygulamaları enerji üretimi, kimyasal prosesler, gaz ve petrol ve tıbbi ürünlerdir. Bu flanşlar inşaat sektörlerinde de yaygın olarak kullanılmaktadır.
Bu makalede paslanmaz çelik flanşlar için yaygın malzemeler ve standartlar ele alınmaktadır. Ayrıca, çeşitli paslanmaz çeli̇k flanşlar. Bunların göze çarpan özellikleri ve endüstrideki kullanımları. Ayrıca, çeşitli paslanmaz çelik flanş tiplerinin artıları ve eksileri tartışılmaktadır.
Ortak Malzemeler ve Standartlar
Paslanmaz çelik flanşlar belirli kalitelerde üretilir ve uluslararası standartlara uygundur. Zorlu koşullarda yüksek performans için doğru malzeme ve standardın dengelenmesi gereklidir.
Ortak Malzemeler:
Kullanılan paslanmaz çelik flanş türleri F304, F304L, F316, F316L, F321 ve F347'dir.
- Sınıf 304 paslanmaz çelikten üretilen flanşlar, korozyon dirençleri nedeniyle oldukça değerlidir. Yaklaşık yüzde 18 krom ve yüzde 8 nikel içerir.
- 316 paslanmaz çelik kalitesi 304'e eşdeğerdir. Paslanmaz çelik flanş malzemesinde de uygulaması vardır. Bununla birlikte, 2 -3 molibden ile eklenir.
- Diğer paslanmaz çelik flanş malzemeleri de yaygındır: Yüksek Karbonlu Sınıflar (304H ve 316H) ve Çift Sınıflar (304/304L veya 316/316L)
- Paslanmaz çelik malzemeler arasında Düşük Karbonlu Versiyonlar (304L ve 316L) kaliteleri ve Dubleks Paslanmaz Çelikler (F51 ve F53) de bulunmaktadır.
Ortak Standartlar:
Aşağıda paslanmaz çelik flanşlar için geçerli olan standartlar yer almaktadır. Boru hattı sistemlerinin küresel uyumluluğunu, değiştirilebilirliğini ve güvenliğini sağlarlar.
- AWWA C228 standardı: Özellikle paslanmaz çelik flanşları ele alır. Su işleri sistemlerinde kullanılır.
- ASME B16.47 standardı: Büyük çaplı (NPS 26-60) boru hatlarının flanşlarını ifade eder.
- ASTM A240 standardı: Krom ve krom-nikel içeren paslanmaz çelik plakalar için geçerlidir.
- ASME B16.34 standardı: Flanşlara bağlı kaynaklı vanalar için basınç ve sıcaklık değerlerini belirtir.
- ASTM A182 standardı: Boru sistemlerinin dövme veya haddelenmiş bileşenleri üzerine yapılan bir kaplamadır. Yüksek sıcaklık uygulamalarında kullanılabilir.
- ASME B16.5 standardı: Aralığı 1/2 inç ila 24 inçtir. Flanş boyutlarını, basınç değerlerini ve flanş toleranslarını belirtmek için kullanılır.
- Diğer tipik standartlar arasında Sınıf 150, 300, 600, 900, 1500 ve 2500 olarak belirlenen basınç değerleri yer alır.
Paslanmaz Çelik Flanş Çeşitleri
Her tür paslanmaz çelik flanşın kendine has özellikleri ve kullanım alanları vardır. Bu flanşlar basınç, sıcaklık ve kurulum gereksinimlerine tabidir. Tasarımları, özellikleri, artıları ve eksileri aşağıda listelenmiştir.
Slip-On Flanş
Tanım: Geçmeli flanş düz bir plaka olarak tanımlanır. Doğrudan borunun üzerine kayan bir deliğe sahiptir.
Tasarım: Borudan marjinal olarak daha büyük bir iç çapa sahiptir. Boru hatlarının bağlantısını güvence altına almak için tasarlanmıştır.
Özellikler: Geçmeli flanşın takılması ve hizalanması basittir. Düşük basınçlı kullanım için uygundur. Sızıntıyı önlemek için her iki tarafın da fileto kaynaklı olması gerekir.
Uygulamalar: Profesyoneller bu flanşı soğutma suyu hatlarında kullanırlar. Düşük basınçlı boru hattı sistemlerinde de kullanılır. Basınçlı hava hatlarında ve yangın söndürme hatlarında kullanılır.
Avantajlar: İmalatı ekonomiktir. Kaynak boyunlu flanşlara göre daha az alan gerektirir.
Dezavantajlar: Zayıf yorulma dayanımına sahiptir. Tam nüfuziyetli kaynaklara sahip değildir. Yüksek sıcaklık veya düşük basınç içeren uygulamalar için uygun değildir.
Kör Flanş
Tanım: Kör flanş aynı zamanda katı diskli düz bir plakadır. Bir vana veya borunun ucunu ve bir basınçlı kap açıklığını kapatır.
Tasarım: Çevresinde cıvata delikleri olan merkezde delik yoktur
Özellikler: Kolay bakım ve denetime izin verir. Boru hattının uçlarında çok sıkı bir sızdırmazlık sağlar.
Uygulamalar: Bu flanşlar test hatlarında uygulanabilir. Kullanım alanları izole boru hatları, basınçlı kap açıklıkları ve manifoldlardır.
Avantajlar: Onarım veya bakım için çıkarılması kolaydır. Basınca karşı dayanıklıdır ve güvenli bir kapatma sağlar.
Dezavantajlar: Basınç altında yüksek stres yaşar. Sızdırmazlık için ağır contalar ve cıvatalar gerektirir.
Soket Kaynaklı Flanş
Tanım: Bu flanş, bir soket kaynağı yardımıyla boruya tutturulur. Montaj sırasında bu konektör basit hizalamayı kolaylaştırır.
Tasarım: Kaynaktan önce borunun oturması için soket benzeri bir girintili alana sahiptir.
Özellikler: Düzgün, uygun bir delik ile sıvı akışını sağlar. Bu flanşlar 2 inç'in altındaki küçük borular için uygundur.
Uygulamalar: Soket kaynaklı flanşlar özellikle aşındırıcı sıvıların taşındığı boru hatları için kullanışlıdır. Yüksek basınçlı uygulamalar için de değerlidir.
Avantajlar: Bu flanş boru sistemlerinde sızıntıyı önler. Yüksek basınçlı sistemler için güvenilir, güçlü bir bağlantıdır.
Dezavantajlar: Soket kaynaklı flanşları temizlemek ve incelemek çok zordur. Yarıklar oluşturduğu için döngüsel uygulamalar için uygun değildir.
Bindirmeli Bağlantı Flanşı
Tanım: Bu flanş, saplama ucu ile bir boruya tutturulur. Montaj sırasında flanşın kendisi hizalama için dönmekte serbest kalır.
Tasarım: Tasarımı diğer flanşlara benzer boyutlardadır. Yükseltilmiş bir yüzü yoktur. Bir delikte, saplama ucunun üzerine oturması için kavisli bir yarıçapa sahiptir.
Özellikler: Sistemlerdeki flanşlar çok hızlı bir şekilde korozyona uğrayan veya aşınan geri dönüştürülmüş flanşlardır. Bu flanş kolay sökülmeye olanak sağlar. Ağır sistemlerin bakımı için idealdir.
Uygulamalar: Genellikle içecek tesislerinde ve gıda işlemede kullanılır. Bu flanş düşük basınçlı boru hatları için uygundur.
Avantajlar: Demonte edilmesi gereken sistemler için faydalıdır. Büyük, pahalı boru sistemleri için ekonomiktir.
Dezavantajlar: Bu flanşın sıcaklık ve basınç için sınırlı kapasitesi vardır. Sızdırmazlık için bu flanş saplama ucuna bağlıdır.

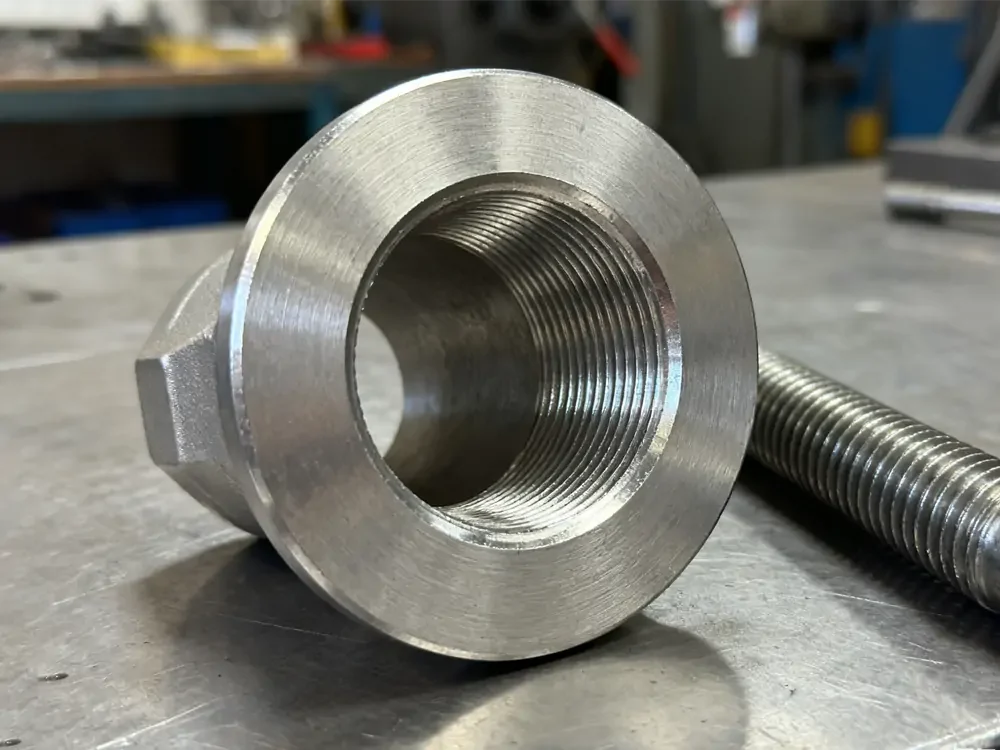

Dişli Flanş
Tanım: Dişli flanşın bir diğer adı da vidalı flanştır. Kaynak yapılmadan diş açılarak boruya bağlanır.
Tasarım: Bu flanşın dahili dişi dişleri vardır. Dişleri doğrudan bir borunun dış erkek dişlerine vidalamak için. Kaynak ihtiyacını ortadan kaldırır.
Özellikler: Bu flanş kaynaksız bağlantılar için uygundur. Toksik olmayan, düşük basınçlı sistemler için de idealdir.
Uygulamalar: Bu flanşlar, kaynağın tehlikeli olduğu patlayıcı ortamlarda kullanım için uygundur. Kullanımı su tedarik sistemlerinde ve küçük çaplı boru hatlarındadır.
Avantajlar: Bu flanşlar sızdırmaz bir bağlantı oluşturur. Kaynak yapmadan takılması ve çıkarılması kolaydır.
Dezavantajlar: Bu flanşlar 4 inçten daha küçük boru sistemleriyle sınırlıdır. Bu sınırlama, hizmetlerini su veya hava açısından daha az zorlu hale getirir. Dişlerinde stres altında zamanla sızıntı olabilir.
Plaka Flanşı
Tanım: Bu flanş düz flanş olarak tanımlanır. Düz dairesel bir disk gibidir. Doğrudan boru uçlarına kaynak yapılabilir.
Tasarım: Yapısı hafiftir. Güvenli bir bağlantı için cıvata delikleri vardır.
Özellikler: Bu flanşlar sabit ve düz bir yüzeye sahiptir. Paslanmaz çelik veya karbon gibi malzemeler kullanılarak uygun maliyetli yapı sağlarlar.
Uygulamalar: Otomotiv sektörleri bu flanşları kullanabilir. Araç egzoz sistemlerinin parçalarını birbirine bağlarlar. Ayrıca diğer inşaat projelerinde de kullanılırlar.
Avantajlar: Bu flanşlar kimyasal reaktörlerde kullanıldığında sızıntıyı önler. Düşük maliyetlidir ve imalatı kolaydır.
Dezavantajlar: Bu flanşlar dövme flanşlar kadar güçlü değildir. Tehlikeli uygulamalar için uygun değildirler. Ayrıca, zayıf sertliğe sahiptirler.
Sonuç
Çeşitli paslanmaz çelik flanş tipleri, endüstriyel boru sistemlerinde belirli amaçlara hizmet eder. Geçmeli, dişli, kör, bindirmeli bağlantı, soket kaynağı ve plaka flanşları dahil olmak üzere tüm flanşlar, belirli uygulamalar için avantajlar sunar. Doğru flanş tipi bakım maliyetlerini düşürür. Boru hattı sisteminin güvenilirliğini artırır.
