Paslanmaz Çelik Boru için Eksiksiz Bir Kılavuz

Giriş

Paslanmaz çelik borular günümüzde neredeyse tüm büyük endüstrilerde kullanılmaktadır. İnşaat sektöründe, otomotiv sistemlerinde, uçaklarda, fabrikalarda, kimya tesislerinde, gıda işleme tesislerinde ve tıp alanında bulunur. Popülerlik kazanmasının birçok nedeni vardır, örneğin:

Niteliklerin mükemmel kombinasyonu
Güç
Korozyon direnci
Uzun ömürlü
Modern görünüm

Üreticiler, paslanmaz çelik boruları yapısal ve akışkan işleme uygulamaları için en istikrarlı malzemelerden biri haline getiren özelliklere odaklanmaktadır. Bu makale paslanmaz çelik borular hakkında bilmeniz gereken tüm detayları içermektedir. Ne olduğunun ve üretim prosedürünün farkında olmalısınız. Mevcut sınıflar ve boyutlar, türü ve onu kullanan birçok endüstri.

Paslanmaz Çelik Boruları Anlamak

Üretici paslanmaz çelik boru, özellikle de içi boş paslanmaz çelik boru üretmiştir. Metal en az aşağıdakileri içermelidir 10.5% paslanmaz çelik olarak sınıflandırılabilmesi için kütlece krom içermelidir. Bu krom ince, görünmez bir oksit tabakası oluşturur. Kullanıcı paslanmaz çelik boruları tercih eder çünkü yüzeyi çizildiğinde kendini kapatır, bu yüzden paslanmaz çelik paslanmaya karşı çok dayanıklıdır. Bu, paslanmaz çelik boru üzerindeki krom oksit kaplamanın, onu suya veya kimyasallara maruz kaldığı yerlerde kullanım için mükemmel bir seçim haline getirdiği anlamına gelir.

Bu krom oksit dağılımlı kullanıcılar paslanmaz çelik boru kullanabilirler.

Sıvı taşıma
Yapısal destek
Makine yapımı
Sıhhi ekipman
Yüksek basınç uygulamaları

Her biri paslanmaz çelik boru kullanır. Yüksek ve düşük sıcaklıklara ve kimyasallara karşı dayanıklıdır. Birçok avantajı nedeniyle, paslanmaz çelik borular dünya çapında birçok sektörde önemli bir bileşen haline gelmiştir.

Yaygın Paslanmaz Çelik Boru Sınıfları

Paslanmaz çelik, farklı mukavemetler, korozyon direnci ve ısı direnci sunan çeşitli sınıflarda gelir.

Notlar	Kompozisyonlar	Mülkler	Uygulamalar
304 Sınıfı	18% Krom ve 8% Nikel	Korozyon direnci Uygun fiyatlı Non-megnatic	Mutfak aletleri İnşaat
Garde 316	2-3% Molibden 16-18% Krom 10-14% Nikel	Klorür direnci	Deniz ve kıyı yapıları
Garde 430	16-18% Krom Düşük Karbon	Manyetik	Mimari dekorasyon
Garde 410	Daha yüksek karbon içeriği	Yüksek mukavemetli Isıl işlem uygulanabilir	Aşınmaya dayanıklı makine parçaları
Sınıf 2205	22% Krom 5-6% Nikel 3% Molibden	Yüksek tokluk	Kimyasal işleme sistemleri
17-4 PH	3-5% Nikel Bakır ilaveleri	Boyutsal kararlılık	Yüksek mukavemet gerektiren mekanik parçalar

1. 300 Serisi Östenitik Paslanmaz Çelikler

Bu en geniş yayılımlı ailedir. Korozyona dayanıklı, yüksek oranda şekillendirilebilir ve manyetik olmayan kalitelerden oluşur. Neredeyse 70% paslanmaz çelik borular bu aileden yapılır.

- 304 Sınıfı

Paslanmaz çelik boru 18/8 paslanmaz çelik. Oran gösteriyor ki 18% krom ve 8% nikel. Ayrıca mukavemet, korozyon direnci ve ucuzluk açısından da dengelidir.

- 316. Sınıf

Paslanmaz çelik 316 kalite, yani daha fazla molibden içeriyor. Şunları içerir 2-3% molibdenBu da klorür direncini artırır. Deniz ve kıyı binalarında, kimyasal uygulamalarda ve tıbbi makinelerde kullanılabilir.

2. Ferritik Paslanmaz Çelikler (400 Serisi)

Bunlar mıknatıslı ve düşük karbonlu çeliklerdir. Bunlar çok sünek ve uygun maliyetli paslanmaz çelik borulardır. Östenitik aile kaliteleri kadar güçlü değildirler.

- 430. Sınıf

Bu kalite paslanmaz çelik boru uygun maliyetli bir çözümdür. Bu, standart, düşük korozifliğe sahip, düşük dereceli bir genel malzemedir.

3. Martensitik Paslanmaz Çelikler

400 serisi paslanmaz çelik mıknatıslar ferritik paslanmaz çeliğe benzer. Bu tüpler martensitik paslanmaz çeliğin üretimi sırasında ısıl işleme tabi tutulur.

- Sınıf 410

Bu, orta derecede korozyon direncine sahip iyi bir kalitedir. Türbin kanatlarında, bıçaklarda ve yüksek aşınma direnci gerektiren diğer alanlarda kullanılır.

4. Dubleks Paslanmaz Çelikler

Östenitik ve ferritik paslanmaz çelikten oluşurlar. Geleneksel paslanmaz çeliklerden iki kat daha güçlüdürler. Çatlamaya ve korozyona karşı çok dayanıklıdırlar.

- Sınıf 2205

Bunlar düzenli olarak kullanılan dubleks paslanmaz çelik borulardır. Petrol ve gaz tesislerinde, kimyasal tesislerde, açık deniz ekipmanlarında ve tuzdan arındırma tesislerinde uygulanabilirler.

5. Çökelme ile Sertleşen (PH) Paslanmaz Çelikler.

Isıl işlem bu çeliklerdeki çok yüksek mukavemeti artırır.

- 17-4 PH

Yüksek mukavemet ve korozyon direncinin iyi bir dengesi 17-4 PH'yi karakterize eder. Bu borular valflerde, havacılık bileşenlerinde ve yüksek basınçlı sistemlerde kullanılır.

Paslanmaz Çelik Boru Çeşitleri

- Dikişsiz Boru

Düz boru herhangi bir kaynak dikişi gerektirmez. İçi boş bir tüp oluşturmak için ısıtılan ve delinen katı yuvarlak bir kütük olarak başlar. Tüp daha sonra haddelenir ve istenen boyuta getirilir.

Temel özellikler

Bu tüplerde kaynak hattı yoktur.
Üstün bir basınç işlemine sahiptirler
Tüpler tek tip bir yapıya sahiptir
Çok yüksek basınç, yüksek sıcaklık ve kritik uygulamalar

- Kaynaklı Boru

Paslanmaz çelik sac haddelenir ve kenarlar birbirine kaynaklanır. İstenilen kaynaklı boruyu verir. Kaynaklar temiz bir yüzey elde etmek için düzleştirilir. Mevcut kaynak sağlam, sağlam borular sağlar.

Temel özellikler

Düz borulardan daha ucuzdur.
Kaynaklı borular mükemmel boyut hassasiyetine sahiptir.
Uzun boylarda ve çok sayıda boyutta mevcutturlar.
Düşük ila orta basınçlı uygulamalar için uygundur.

- Yuvarlak, Kare ve Dikdörtgen Şekiller

Paslanmaz çelik boru birkaç şekilde mevcuttur:

- Yuvarlak Boru

Sıvı akışı, yapısal destek, otomotiv bileşenleri ve sanitasyon için kullanılır.

- Kare Boru

İnşaat, çerçeve ve mimaride kullanılır. Kaynak ve montajı kolaydır.

- Dikdörtgen Boru

Bunlar, düz kenarlı bir şekilde mukavemet gerektiğinde kullanılır. Bunlara çerçeveler, korkuluklar ve ekipman dahildir.

Boyutlar ve Duvar Kalınlığı

Çeşitli boyutlarda mükemmel bir paslanmaz çelik boru çeşitliliği vardır. İki anahtar boyut şunlardır:

Dış Çap (OD)
Duvar Kalınlığı (WT)

İç çap (ID) ve duvar kalınlığı birbirine bağlıdır. Genellikle, OD şu aralıklardadır 6 mm ila 508 mmve duvar kalınlığı şu aralıklarda değişir 0,5 mm ila 50 mmkullanıma bağlı olarak değişir. Dikişsiz boruların duvarları genellikle daha kalın ve çap olarak daha küçük yapılır. Borular büyük çaplı ve daha ince duvarlı olarak kaynaklanabilir.

Boyut ve kalınlık seçimi etkiler:

Basınç değerleri
Güç
Akış kapasitesi
Ağırlık
Maliyet

Yapısal uygulamalarda, mühendisler genellikle yük taşıma amaçlı boruları seçerler. Akışkan sistemlerinde doğru boyut, akış hızı ve basınç değerlerine göre belirlenir.

Paslanmaz Çelik Boru Üretim Süreci

Öne çıkan iki üretim türü dikişsiz ve kaynaklıdır.

- Dikişsiz Boru Prosesi

- Kütük Hazırlama

İyi bir paslanmaz çelik kütük incelenir, yıkanır ve aşağıdaki değerleri aşan bir sıcaklığa kadar ısıtılır 1,200 °C.

- Piercing

Dönen bir prosedüre sahip içi boş bir delici çubuk, kalın duvarlı bir kabuk oluşturur.

- Uzama ve Haddeleme

Kabuk üflenir ve tam olarak boyutlandırılır.

- Soğuk Çizim

Yüzey kalitesini artırır ve hassasiyeti azaltır.

- Tavlama

Isıl işlem gerilimi azaltır ve paslanmaz çelik borunun sünekliğini artırır.

- Doğrultma ve Kesme

Son değişiklikle istenen uzunluk ve kalite elde edilir.

Kaynaklı Boru Prosesi

- Dilme

Büyük bir paslanmaz çelik tel, gerekli kalınlıkta ince şeritler halinde dilimlenir.

- Şekillendirme

Şerit, silindirler kullanılarak bir tüp şeklinde bükülür.

- Kaynak

Kenarları kaynaklamak için TIG, lazer veya yüksek frekanslı kaynak kullanılır.

- Boncuk Çıkarma

Kaynak boncukları içten ve dıştan düzleştirilmiştir.

- Tavlama ve Boyutlandırma

Tüp ısıtılır, şekillendirilir ve dilimlenir.

Her ikisi de hidrostatik testler, girdap akımı testleri, boyutsal incelemeler ve yüzey incelemeleri dahil olmak üzere yüksek düzeyde test edilmiştir.

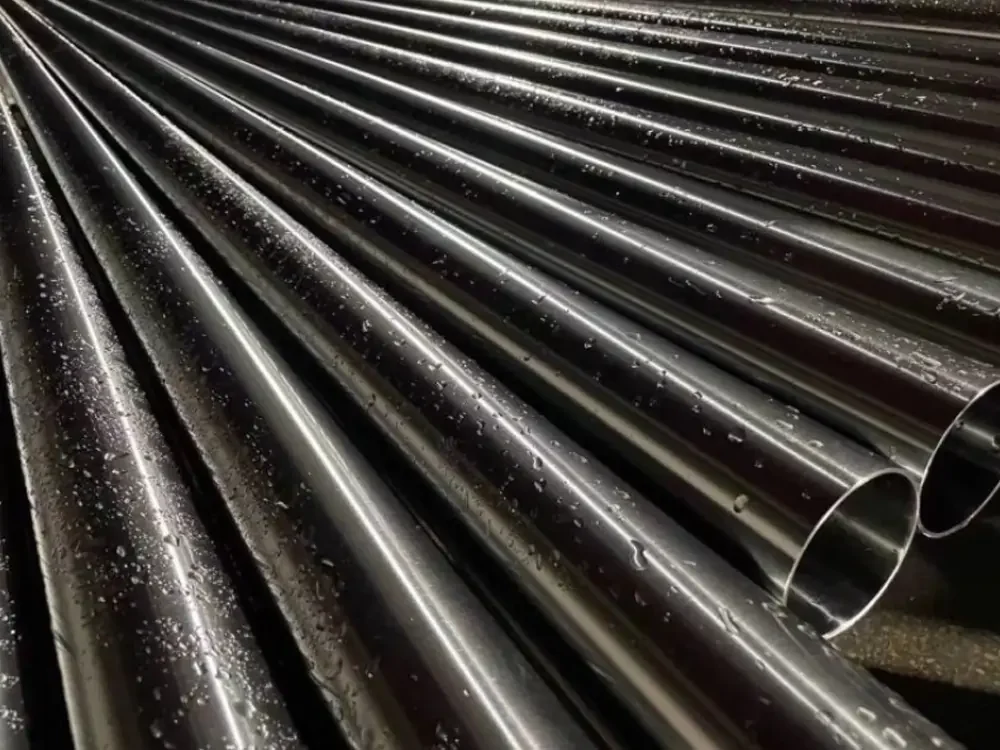

Paslanmaz Çelik Boruların Temel Faydaları

Paslanmaz çelik boruların çok sayıda temel faydası vardır:

Paslanmayı önlemek için bir krom oksit tabakası vardır. Bu, paslanmaz çelik boruyu korozif olmayan hale getirir.
Kimyasal, asit, tuzlu su ve neme dayanıklıdır.
Paslanmaz çelik boru çekme açısından çok güçlüdür.
Deformasyona ve aşırı ağırlık yüküne dayanabilirler.
Endüstrilerdeki üreticiler tarafından yüksek basınçlı, yüksek sıcaklıklı sistemlerde kullanılırlar.
Ortalama sıcaklık direnci aşağıdakiler arasındadır -196 °C ve 800 °C üzeri.
Kazanlar, fırınlar, kriyojenik ve egzoz hatları için en uygun olanıdır.
Paslanmaz çelik borular pürüzsüzdür ve gözeneksizdir. Bakteri barındırmaz. İlaç, süt ürünleri, gıda işleme ve su sistemlerinde depolama için uygundur.
Paslanmaz çelik boru çağdaş ve sıhhi özelliktedir. Fırçalanmış, mat, cilalı veya ayna kaplamalı olarak mevcuttur.
Ayrıca uzun vadeli yenileme maliyetini de azaltırlar.
Bu tüpler sürdürülebilirdir. 100 geri dönüşüm kapasitesi sağlarlar.

Paslanmaz Çelik Boru ve Diğer Malzemeler

Paslanmaz çelik boruların avantajları ve sınırlamaları vardır. Boru yapımında başka malzemeler de kullanılabilir. İşte imalatta kullanılabilecek farklı malzemeler için karşılaştırma tablosu.

Malzemeler

Paslanmaz çeliğin avantajları

Diğer malzemelerin sınırlamaları

Karbon çeliği

Paslanmaz çelik borular daha yüksek korozyon direncine sahiptir.

Daha iyi bir görünümleri var.

Paslanmaz çelik borular kaplama gerektirmez.

Karbon çelik borular korozyona eğilimlidir.

Korozyon direnci için genellikle bir kaplama veya koruyucu bir tabaka gerektirirler.

Daha kısa ömürlüdürler.

Bakır

Paslanmaz çelik borular sağlam ve serttir.

Yüksek basınç uygulamaları.

Bakır boruların bükülmesi kolaydır ancak kolayca korozyona uğrama eğilimindedir.

Alüminyum

Güçlü ve daha sağlam

Paslanmaz çelik borular yüksek sıcaklıklı ortamlarda daha iyi performans gösterir.

Alüminyum borular veya tüpler çok kolay ezilir.

Yumuşaktırlar ve yüksek basınca dayanamazlar.

Plastik (PVC)

Isı ve basınç direnci

Yüksek performans ve dayanıklılık

Uygun maliyetli

Yüksek sıcaklık ve basınca dayanıklı değildir.

Uygulamalar

Paslanmaz çelik borular 30'dan fazla ana endüstride kullanılmaktadır. Bazı üst düzey kullanımlar şunlardır:

1. Petrol ve Gaz Endüstrisi

Paslanmaz çelik borular petrol ve gaz endüstrisinde kuyu içi uygulamalarda kullanılır. Bu borular kimyasal olarak dirençlidir, bu da onları kimyasal enjeksiyon hatlarında ve ısı eşanjörlerinde kullanım için uygun hale getirir. Yüksek basınç ve sıcaklığa sahip bir ortamda kullanılabilirler.

2. Kimya ve Petrokimya

Bu paslanmaz çelik boruların işleme hatlarında uygulamaları vardır. Distilasyon ekipmanlarında ve asit taşımada kullanılabilirler. İş dünyasındaki insanlar bunları yüksek sıcaklık reaktörlerinde kullanır.

3. Gıda, Süt Ürünleri ve İçecekler

Gıda endüstrisindeki önemli uygulamalardan biri süt hatlarıdır. Bira fabrikası ekipmanlarında ve sıhhi tesisat borularında kullanılabilirler. Gıda endüstrisindeki yerinde temizlik (CIP) sistemlerinde paslanmaz çelik borular kullanılır.

4. İlaç ve Biyoteknoloji

Enstrümantasyon boruları ve biyoreaktör sistemleri paslanmaz çelik borulardan yapılmıştır. WFI hatları ve steril sıvı yolları daha iyi sonuçlar için bu hortumlara sahiptir.

5. Kentsel Planlama ve Yapı Teknolojisi

Paslanmaz çelik borular şunlar için kullanılabilir

Korkuluklar
Korkuluklar
Yapısal çerçeveler
Cephe elemanları

6. Otomotiv

Bir otomobildeki egzoz, yakıt ve fren hatları paslanmaz çelik borulardan yapılır.

7. Havacılık ve Savunma

Hortum şu alanlarda kullanılabilir

Hidrolik hatlar
Yakıt dağıtım sistemleri
Ultra hafif yapı malzemeleri

8. Güç Üretimi

Sektörde paslanmaz çelik borular kullanılmaktadır:

Kazan boruları
Kondenser tüpleri
Isı eşanjörü nükleer santraller

9. Deniz ve Kıyı Mühendisliği

Yüksek klorür direnci nedeniyle, kullanılabilirler:

Tekne çerçeveleri
İskeleler ve rıhtımlar
Tuzlu su boruları

Uygun Paslanmaz Çelik Boru Seçimi

Uygun hortumun seçimi, birden fazla olgunun yakından incelenmesiyle yapılmalıdır:

İlk aşamada, çevreyi değerlendirmek. Bu, kimyasalların kullanımı, konsantrasyonları ve çalışma sıcaklığı anlamına gelir. Bundan sonra, uygun hortum sınıfını seçmek için sistem basıncını belirleyin.

Paslanmaz çelik boruların kalitesi gereksinimlere göre seçilir.

304 genel bir direncin gerekli olduğu yerlerde kullanılır.
316 aşağıdaki durumlarda kullanılır daha güçlü klorür koruma gerekli.
Dubleks, yüksek mukavemet gereksiniminin gerekli olduğu yerlerde kullanılır.

Kaynaklı vs Dikişsiz çelik boru seçimi şunları içerir

Çok yüksek basınçlı uygulamalar için dikişsiz boruları tercih edin.
Uygun maliyetli, hassas ve iyi cilalanmış uygulamalar için kaynaklı boruları tercih edin.

Boyut, duvar kalınlığı, ID, uzunluk ve kabul edilebilir toleranslar, uygun bir boru seçiminde kilit faktörlerdir. Paslanmaz çelik borular için bir dizi yüzey kaplama seçeneği müşterilerin kullanımına sunulmuştur. Dekoratif, endüstriyel, fırçalanmış, cilalı veya elektro cilalı yüzeylerin yanı sıra süs, sıhhi veya mimari yüzeylerde de bitirilebilirler.

İhlal etmeyin ASTM, ASME, EN ve bir MTC sipariş edin.

Sonuç

Paslanmaz çelik borular modern mühendislik ve tasarımın kritik bir görünümüdür. Gibi özelliklerin kombinasyonu:

Korozyona karşı direnç
Güç
Yüksek sıcaklıklarda çalışabilme
Hijyenik özellikler

İş dünyasındaki insanlar sınıflar, şekiller ve boyutlar hakkındaki bilgilerine dayanarak doğru hortumu seçerler. Her zaman üretim tekniklerine ve gerekli performansa odaklanırlar. Tüm bu faktörler hakkında net bir fikre sahip olduklarında, herhangi bir uygulamada güvenli, verimli ve güvenilir bir şekilde çalışan bir boru seçebileceklerdir. İnşaat, makine, nakliye veya sanitasyon için paslanmaz çelik borular uzun vadeli bir yatırımdır. Dayanıklılığı, düşük bakım gereksinimleri ve yüksek kaliteli geri dönüştürülebilirliği nedeniyle günümüzde ve gelecekte mantıklı bir yatırım olacaktır.
