はじめに
鋼管には様々な等級があり、それぞれに強度のレベルがある。Schedule40は、ガス管や水道管、また構造用サポートとして最も一般的に使用されているパイプのひとつです。
正確には スケジュール (SCH) 特定する パイプの肉厚。スケジュール（数字）が大きくなるにつれて、パイプの肉厚も厚くなる。スケジュール40」という用語は、米国規格協会（ANSI）によって割り当てられた規格用語である。
この記事では、Schedule 40の意味、寸法、パイプ等級、用途など、Schedule 40に関するすべてを説明する。また、スケジュール40と他のパイプ・スケジュールを比較し、理解を深める。それでは、最後までお読みください。
配管における "Schedule "とは？
まず、"Schedule "または "SCH "という用語を理解した方がいい。前述したように、これは米国規格協会（ANSI）によって割り当てられた標準用語である。これは、指定された公称パイプサイズの内側厚さを示しています。ANSIスケジュール・パイプ・システムは、異なる会社によって製造された様々なパイプ間の一貫性を保証します。このように、請負業者やエンジニアは、作業に適したパイプを選択するための明確な基準を持つことができます。
肉厚はパイプが圧力に耐えられるかどうかに影響し、非常に重要な特徴である。市場には様々なパイプのスケジュール番号がある。一般的に使用されているのは、10、20、40、80などである。これらのSCH番号のパイプは強度のバランスが絶妙で、工業用途に最適です。
スケジュール40」とはどういう意味ですか？
aの肉厚が決まったら、内径と外径を測ることができる。従って、スケジュール40は内側の肉厚または直径を示す。一方、外径はスケジュール番号が異なっても変わりません。
スケジュール40（SCH40）は、鋼管の肉厚を表す規格呼称である。この文脈で "40 "という数字を議論する場合、それは無次元である。つまり、パイプの直径（40mm）や肉厚を表すものではありません。その代わり、パイプのスケジュール番号システムの中で米国規格協会（ANSI）によって指定された番号に過ぎません。したがって、このスケジュール番号が増加すると、肉厚の増加を示します。
さらに飛び込むと、SCH40パイプはSCH10とSCH80の中間に位置し、最適な圧力条件に耐えられる強度と信頼性のバランスを提供している。
スケジュール40パイプ寸法
スケジュール40のパイプ寸法は、異なるパイプサイズの肉厚を管理するANSI規格に基づいています。パイプの肉厚は2つの方法で測定できます。外径と肉厚です。外径はパイプサイズに関係なく同じですが、肉厚はスケジュール番号が大きくなるにつれて大きくなります。
例えば1インチのSchedule 40パイプ。外径は1.315インチ、肉厚は0.133インチ。内径は1.049インチで、重さは1フィートあたり約1.68ポンドです。より大きなパイプは、より大きな圧力を処理するために厚い壁を持っています。
6インチ・パイプの外径は6.625インチ、壁は0.280インチ。重さは1フィートあたり約18.99ポンド。
これらの標準化された寸法により、エンジニアはプロジェクトに応じて選択することができます。肉厚は、小さな1/8インチパイプ用の0.068インチから、大きなサイズのかなり厚い肉厚まであります。
スケジュール40パイプ・グレード
SCH40の製造には主に軟質炭素鋼が使用される。約0.2%から0.25%の炭素を含み、ほとんどが鉄合金です。
そのため、これらのパイプには亜鉛メッキが施され、グレードが向上する。その結果、パイプは強度を増し、圧力処理能力が向上する。製造業者はパイプの表面に亜鉛を塗布し、錆による損傷に強くする。しかし、Schedule 40パイプには、エンジニアが好むステンレス鋼があるため、この処置は必要ない。
A53鋼管は最も一般的なスケジュール40の鋼管である。これに限らず、他の鋼種もこのスケジュールで見つけることができる。

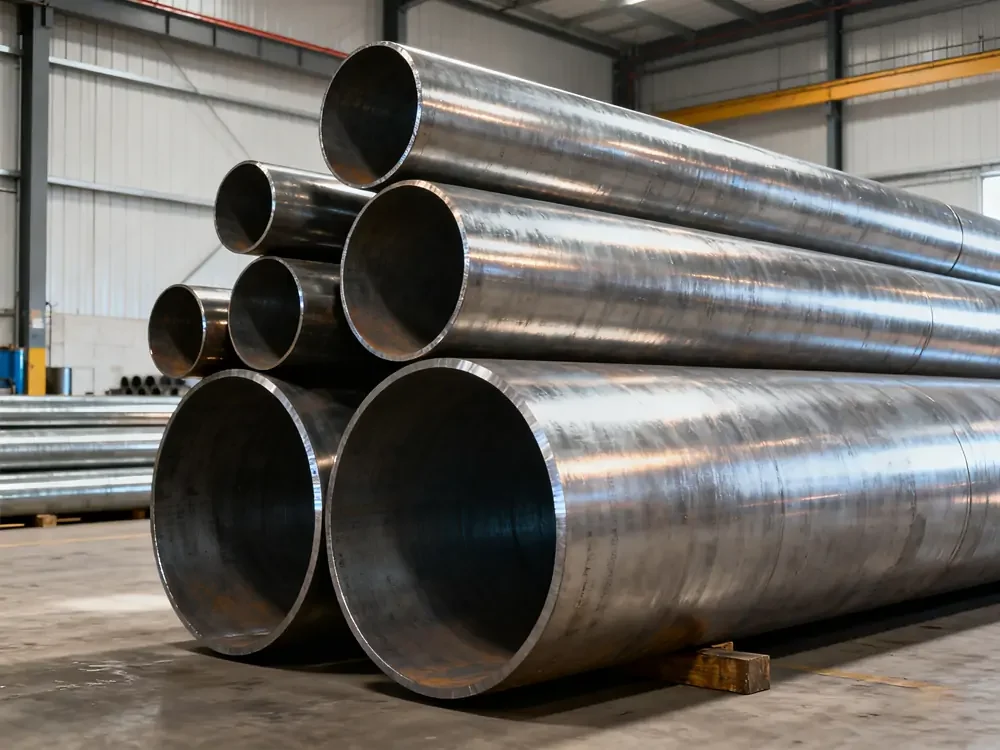

スケジュール40鋼管重量
スケジュール40鋼管の重量は、サイズ、肉厚、鋼種によって異なる。要するに、多くの要素がパイプの重量に加算される。
1インチのスケジュール40パイプは、1フィートあたり約1.68ポンド。6インチのものは1フィートあたり約18.99ポンド。それ以上のサイズになると重量は増加する。その結果、それらは要求の厳しい建設および産業環境で秀でている。
スケジュール40鋼管の用途
スケジュール40鋼管は様々な中級から工業用用途に適している。これらには以下が含まれる：
- 配水管、ガス供給管、石油管。
- 住宅用および産業用配管システム
- 工場や化学輸送のプロセス配管、
- スプリンクラー
- 骨組みやフェンスの建設
スケジュール40鋼管価格
Schedule40鋼管の価格は、サイズ、材料グレード、市場の変動によって異なります。小口径は安価ですが、大口径や特殊合金は高値となります。大量注文はしばしば割引を呼び込むが、価格は製造品質や調達地域によって異なる場合がある。最も一般的なサイズと材質では、スケジュール40パイプは価格競争力があり、コストと性能のバランスが取れている。
スケジュール40とスケジュール80の違い
両パイプには多くの共通点があるが、人々はこの2つを混同することがある。
スケジュール40のパイプは、強度のバランスの取れた組み合わせを提供する一方で、スケジュール80のパイプよりも低い肉厚を有する。主な違いは、両者の肉厚の違いである。
肉厚の違いは、圧力に耐える能力の違いを意味する。SCH80は肉厚で圧力に耐えるため、工業用や商業用として好まれています。 ここをクリック をご覧ください。
スケジュール40とスケジュール10の違い
スケジュール10のパイプはスケジュール40のパイプよりも薄い壁を持っています。肉厚が薄いため、重量とコストは軽減されるが、低圧用途にしか使用できない。スケジュール40のパイプは、より高い圧力を管理することができ、より大きな強度を提供する厚い壁を持っています。
どちらも外径は同じだが、Schedule 40の方が重量が重く、強度が増すため価格も高くなる。
結論
結論として、Schedule 40と他のSchedule pipeを簡単に見分けることができる。SCH 80のように厚すぎず、SCH 10のように薄すぎず、バランスの取れた内肉厚のため、様々な中グレードの用途で最も人気のある選択肢のひとつです。しかし、必要であれば、メーカーはこれらの鋼管に亜鉛メッキを施し、耐食性を高めることができる。必要なければ、ステンレス鋼などの他のスケジュール40パイプのオプションを選ぶことができます。その重量と価格を議論するとき、彼らは様々な要因に応じて変動することがあります。しかし、信頼性の高いメーカーであれば、大量購入でお得な買い物ができることを覚えておいてほしい。
