Tube industriel en acier inoxydable ASTM A 312

Présentation des tubes industriels en acier inoxydable austénitique ASTM A312

La norme ASTM A312, formulée par l'American Society for Testing and Materials (ASTM), sert de spécification de base pour les tubes sans soudure, les tubes soudés et les tubes fortement écrouis en acier inoxydable austénitique. Cette norme couvre une gamme de diamètres allant de 1/8 de pouce (6,4 mm) à 30 pouces (760 mm), avec des épaisseurs de paroi allant de SCH 5S à SCH XXS. Elle s'applique aux environnements corrosifs à haute température, ainsi qu'aux scénarios à basse température, ce qui en fait un matériau essentiel dans divers domaines industriels tels que l'industrie chimique, l'énergie et l'industrie alimentaire.

I.Processus de base et caractéristiques techniques

1.Classification des procédés de fabrication

Tubes soudés :

Fabriqués par laminage de tôles en acier inoxydable austénitique, ces tubes sont formés par des méthodes de soudage automatique telles que le soudage TIG (gaz inerte de tungstène) ou le soudage au laser. Les soudures doivent être soumises à un contrôle radiographique ou ultrasonique pour en garantir la qualité. Ils sont livrés dans un état de traitement thermique (recuit de mise en solution) combiné à un décapage et à une passivation. Ce processus élimine les tensions internes et améliore la résistance à la corrosion de 346 (probablement un facteur ou une valeur indiquant le degré d'amélioration).

Tubes sans soudure :

Ces tubes sont formés par des procédés de perçage à chaud (chauffage de la billette à 1200°C) ou de laminage/étirage à froid. Sans soudure, ils présentent une structure globale uniforme, ce qui les rend adaptés aux scénarios de haute pression. Leur résistance à l'éclatement peut atteindre 2 à 3 fois celle des tubes soudés.

2. tubes fortement écrouis :

Au cours du processus d'usinage à froid, un degré élevé de déformation est appliqué, ce qui améliore la résistance et la précision de la surface des tubes. Ils sont idéaux pour les instruments de précision.

Traitement thermique et contrôle de la microstructure

Tous les tubes en acier doivent subir un traitement de mise en solution : chauffage à une température de ≥1040°C suivi d'un refroidissement rapide, ce qui rétablit la stabilité de la structure austénitique.

Pour les matériaux de qualité H (comme le TP316H), une température de traitement plus élevée (≥1100°C) est nécessaire pour garantir la résistance au fluage à haute température.

Contrôle de la taille des grains : Par exemple, le TP310H doit atteindre une granulométrie de grade 6 ou plus grossière conformément à la norme ASTM E112, ce qui optimise sa résistance à la rupture sous contrainte.

Processus de soudage et de fabrication des tubes sans soudure

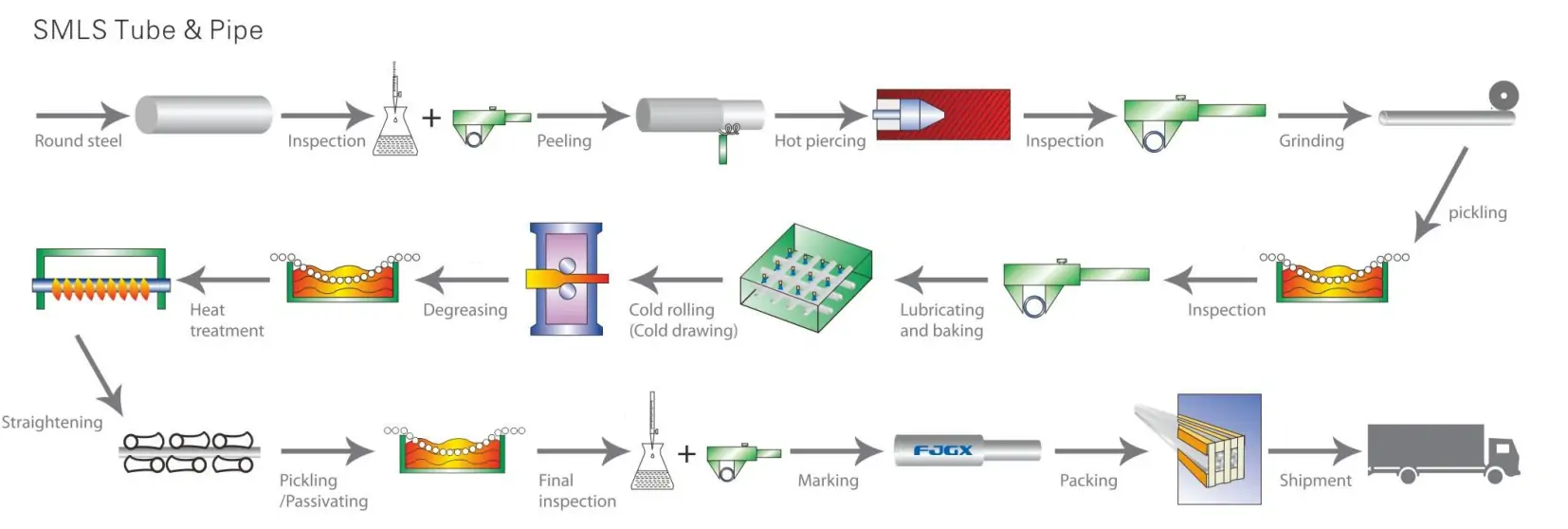

Tube en acier inoxydable sans soudure

Tube soudé en acier inoxydable - JCO Process

Contrôle de la qualité et assurance de la certification pour la norme astm a 312

Exigences en matière d'inspection du processus complet

Matières premières : Une analyse spectrale est effectuée pour vérifier la composition chimique. Par exemple, la teneur en nickel (Ni) du TP304L doit atteindre 8-12%.
Processus de fabrication : La détection des défauts aux rayons X pour les soudures et les essais de pression hydrostatique (avec une pression ≥ 1,5 fois la valeur de conception) sont effectués...".
Produits finis :
Des essais d'aplatissement pour les tubes soudés ou des essais d'évasement pour les tubes sans soudure sont effectués pour vérifier la ductilité.
Des tests de corrosion intergranulaire (conformément à la norme ASTM A262) sont effectués pour détecter le risque de sensibilisation.
Norme internationale Reconnaissance mutuelle

Cette norme est équivalente aux systèmes internationaux tels que ISO, EN et JIS. Par exemple, TP316L correspond à la norme européenne 1.4404 et à la norme chinoise 00Cr17Ni12Mo2 [10], ce qui facilite l'approvisionnement pour les projets internationaux.

Obtenir un devis

II. Système de normes et performances des grades clés

Exigences fondamentales de la norme ASTM A312

Composition chimique : Des limites strictes sont imposées aux éléments tels que le carbone, le chrome et le nickel. Par exemple, dans le cas du TP316L, la composition chimique est spécifiée comme suit : carbone (C) ≤ 0,03%, chrome (Cr) 16-18% et molybdène (Mo) 2-3%.
Propriétés mécaniques : Si l'on prend l'exemple du TP316L, ses propriétés mécaniques sont les suivantes : résistance à la traction ≥ 485 MPa, limite d'élasticité ≥ 170 MPa et allongement ≥ 40%
Ténacité à basse température : Les qualités telles que TP304 et TP304L peuvent obtenir directement la certification ASME B31.3 à -250°C sans qu'il soit nécessaire de procéder à des essais d'impact.

Obtenir un devis

Champ d'application et différences entre ASTM A 312, ASTM A 213 et Astm A 269

Standard	Objectif principal	Champ d'application	Focus sur la conception
ASTM A312	Tuyauterie industrielle générale	Environnements corrosifs à haute température (≤815°C) (chimie, énergie, marine) ; couvre les tubes sans soudure, soudés et fortement écrouis.	Résistance équilibrée à la corrosion + résistance aux hautes températures, rentabilité du cycle de vie
ASTM A269	Tubes standard pour l'équipement général	Températures ambiantes à moyennes (≤400°C), corrosion légère (alimentaire/pharmaceutique) ; tubes sans soudure/soudés acceptés	Protection anticorrosion de base, rentabilité
ASTM A213	Tubes de service haute température/pression	Chaudières, surchauffeurs, échangeurs de chaleur (≥500°C) ; tubes sans soudure uniquement	Résistance au fluage + rupture sous contrainte pour une fiabilité à long terme à haute température

Distinctions clés:

A312 : Polyvalence industrielle, corrosion + équilibre haute température, flexible fabrication ;
A269 : Protection économique contre la corrosion pour les services non critiques ;
A213 : Fiabilité extrême à haute température et à haute pressionPour des raisons de sécurité, il n'y a pas de coutures.

L'ASTM A 312 est une norme universellement reconnue et largement adoptée pour les tubes et tuyaux en acier inoxydable, réputée pour sa large applicabilité dans diverses industries et applications. Cette norme englobe une gamme complète d'alliages d'acier inoxydable, y compris des qualités austénitiques telles que 304, 304L, 316 et 316L, qui sont réputées pour leur résistance exceptionnelle à la corrosion, leur durabilité à haute température et leur résistance mécanique. Sa nature (à large spectre) est soulignée par le fait qu'elle est conçue pour les produits en acier inoxydable soudés et sans soudure, ce qui permet une certaine flexibilité dans les processus de fabrication tout en maintenant des critères rigoureux de qualité et de performance.

Des industries allant du traitement chimique, du pétrole et de la production d'énergie à l'alimentation et aux boissons, aux produits pharmaceutiques et à la construction architecturale font confiance à l'ASTM A 312 en raison de sa capacité à répondre aux diverses exigences opérationnelles.

Si vous avez des demandes pour ces tubes en acier inoxydable ou si vous n'êtes pas sûr de la qualité à utiliser, veuillez nous contacter. aurora@hnyasco.com . Nous vous proposerons notre assistance technique pour répondre à vos questions.

Obtenir un devis
